Termostato digital EL05

De la idea al producto

Debido a nuestros muchos años de experiencia en el campo del control individual de habitaciones, se creó nuestro propio termostato digital. Durante el desarrollo del controlador de sala, se dio gran importancia a las funciones importantes y útiles. El desarrollo interno de software podría ofrecer la flexibilidad correspondiente. Los controladores de temperatura ambiente son controladores electrónicos en un diseño elegante para el montaje en un enchufe sumergido. Atractivo en diseño, convincente en su manejo y función. El termostato digital es ideal como controlador de temperatura para calefacción por suelo radiante con agua, así como para calentadores eléctricos. El controlador mide la temperatura ambiente con la interna y cierra el contacto de calentamiento si la temperatura del punto de consigna cae por debajo de la temperatura del punto de consigna. Alternativamente, el sensor externo se puede utilizar para controlar la temperatura del suelo. La clara pantalla LCD permite el manejo intuitivo y la creación de un programa diario. El valor objetivo se divide en 24 horas en el programa diario y se puede definir de forma independiente para cada día de la semana. Muchas otras funciones, así como varios parámetros, no dejan nada que desear.

Características técnicas

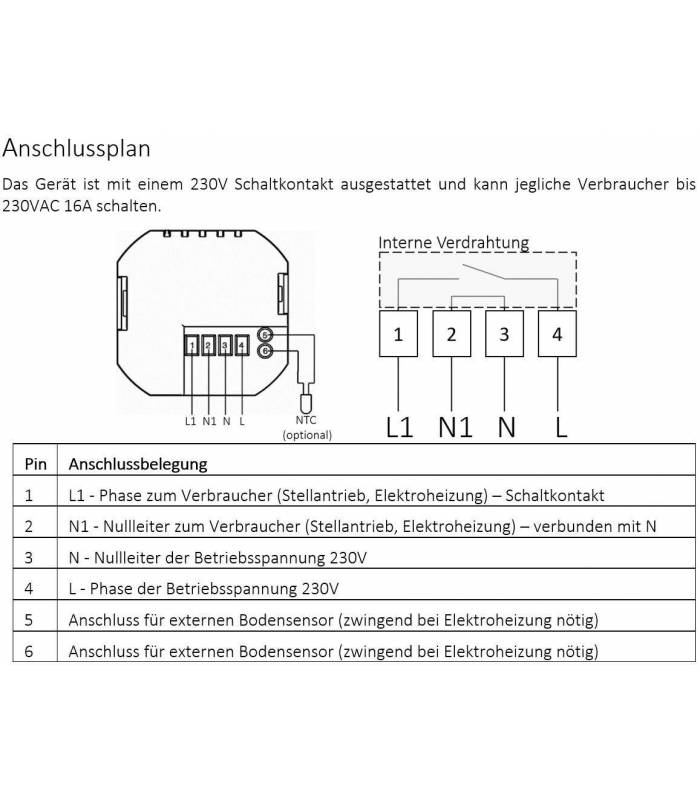

• Voltaje de funcionamiento: CA 230V
• Consumo de energía: <1W (VA)
• Corriente de conmutación: máx. 16A para actuadores normalmente cerrados o calentador eléctrico
• Sensor de temperatura: sensor de aire NTC 10K25
• Temperatura ambiente: 0...50°C
• Rango de consigna: 10...30°C
• Ajuste de temperatura en pasos: ± 0.1°C
• Histéresis de conmutación: ajustable hasta máx. ± 5°C
• Precisión de visualización: 0.1 ° C interpolado y promediado
• pantalla LCD transparente con retroiluminación blanca (atenuada después de 2 minutos si no hay acción)
• Retención de datos en caso de corte de energía

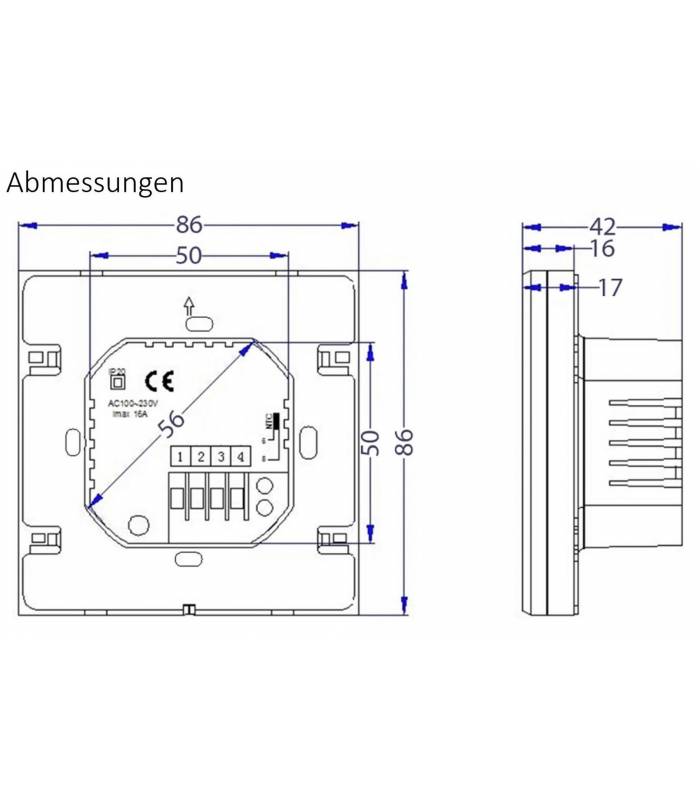

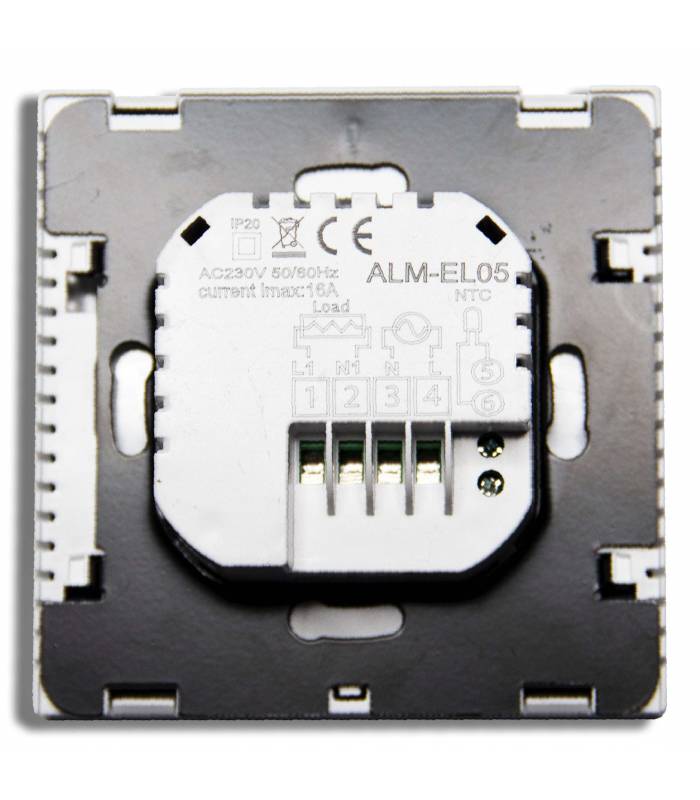

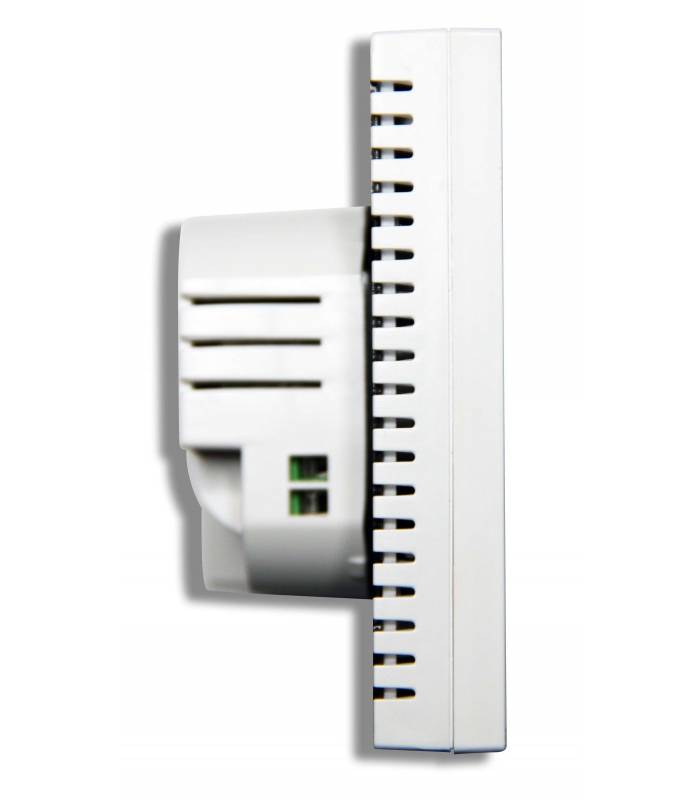

• Dimensiones de la carcasa: 86 x 86 x 42 mm LCD: 86 x 86 x 17 mm
• Clase de protección: IP20
• El termostato de ambiente no se puede integrar en los rangos de interruptores
• Programa diario individual (24 horas para cada día de la semana se pueden establecer por separado)
• Montaje en zócalo empotrado: montaje horizontal o vertical Ø 60mm

Pantalla LCD

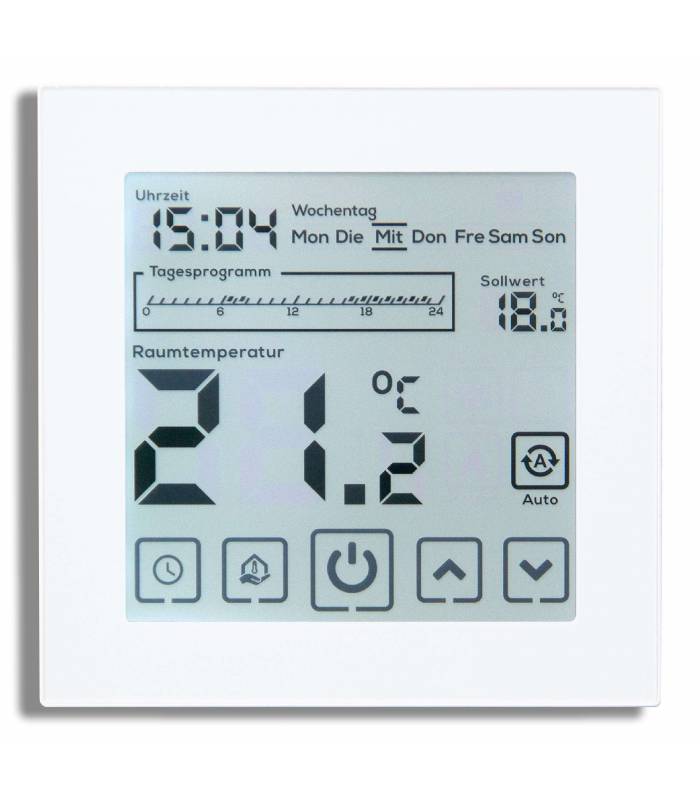

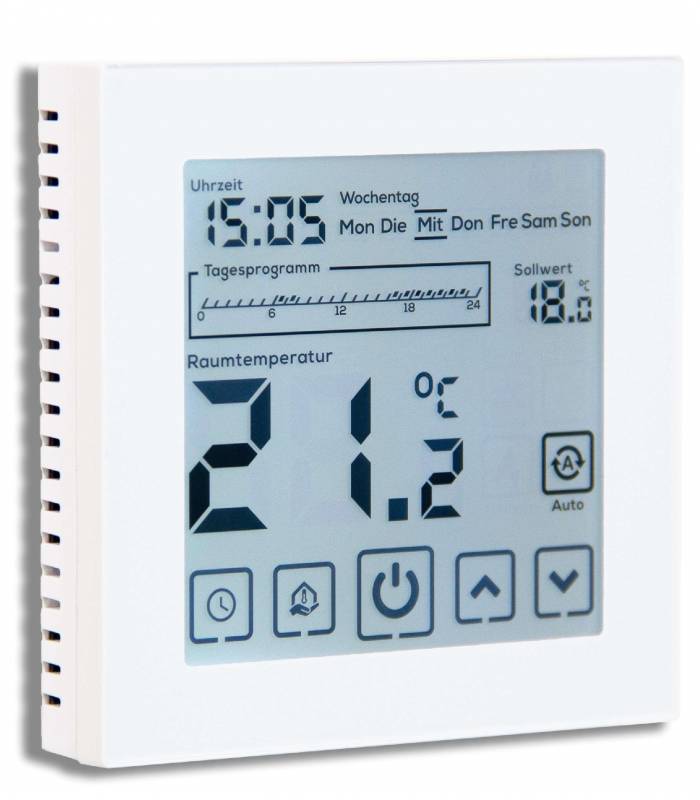

El dispositivo tiene una pantalla LCD clara y grande con retroiluminación blanca. Ya durante el diseño, se dio gran importancia a la operación intuitiva a través del control táctil. La pantalla está claramente dispuesta y la temperatura ambiente medida, así como el punto de ajuste, se pueden determinar de un vistazo. La pantalla muestra los minutos, las horas y el día respectivo de la semana. Hay 7 programas diarios independientes que puede configurar.

El termostato digital tiene una precisión de pantalla de 0,1 grados centígrados. Si un corte de energía ya no suministra energía a su hogar, todos sus datos permanecen almacenados gracias a la batería de respaldo. El termostato se puede utilizar con clase de protección IP20 en diferentes habitaciones de una casa o apartamento. La pantalla del termostato de ambiente se divide en 4 áreas principales:

1. En el área del encabezado, se muestra la información de fecha y hora, incluido el bloqueo de llave. El día de la semana y el horario de verano se calculan automáticamente en función de la fecha establecida. El cambio automático de hora de verano/invierno se puede activar o desactivar en consecuencia en Configuración.
2. En la segunda área, se muestra el programa diario con el punto de consigna de temperatura. El programa diario se divide en 24 segmentos, que representan las 24 horas del día. En total, los 7 días hábiles forman todo el programa semanal. Se hace una distinción entre una temperatura de confort (para presencia) y una temperatura ECO (para ausencia). La temperatura de confort se puede ajustar de manera diferente para cada día de la semana, mientras que la temperatura ECO es válida para todos los días de la semana y se puede cambiar en configuraciones avanzadas. El termostato digital es entregado por la fábrica con el siguiente programa semanal.
3. Debajo del programa diario, se muestra la temperatura ambiente medida. En el área derecha, el termostato digital muestra los símbolos de estado actual. Por lo tanto, el diseño de la pantalla permite una lectura inmediata de toda la información relevante.
4. Los botones de control para controlar el controlador de la sala se muestran en el área de los pies. Hay un total de 5 botones disponibles que se pueden usar para realizar cambios rápidamente en el termostato digital.

Características del termostato digital

Luz de fondo

Durante el funcionamiento, la luz de fondo se activa con un 100% de luminosidad. Si no se realiza ninguna otra acción del botón después de 2 minutos, la iluminación se apaga. La resistencia del nivel DIMM se puede ajustar en los ajustes dependiendo del requisito entre 0% y 40%. La luz de fondo también se puede apagar completamente dentro de una cierta ventana de tiempo, por ejemplo, para no causar ninguna fuente de luz en el momento del sueño en el dormitorio.

Selección de modo

El controlador de la sala admite los modos de calefacción y refrigeración. Para el modo de refrigeración, la función de refrigeración de la bomba de calor también debe estar activada. El efecto del contacto de conmutación se invierte al modo de calentamiento.

Selección del sensor

El controlador de la sala tiene un total de 3 opciones diferentes, cuyos sensores deben desempeñar un papel en un control.

1. Sensor interno - posible ubicación: calefacción por suelo radiante con soporte de agua con actuador
   La temperatura ambiente se registra a través del sensor instalado internamente. El sensor externo no es necesario y no necesita estar conectado.

2. Sensor externo - posible ubicación Ejemplo: calefacción por suelo radiante con actuador
   La temperatura ambiente se registra a través del sensor externo. Dependiendo de los requisitos, la temperatura se puede registrar en una ubicación diferente a la ubicación de instalación prevista del controlador de la habitación.

3. Sensor interno y externo - posible ubicación Ejemplo: calefacción eléctrica
   La temperatura ambiente se registra a través del sensor instalado internamente. El sensor externo debe colocarse en el área del piso cuando se utilizan esteras calefactoras eléctricas. El sensor externo actúa como un limitador de calefacción y garantiza que la calefacción se apague por encima de una cierta temperatura del piso para evitar el sobrecalentamiento y la combustión del piso. Es imperativo que las esteras calefactoras utilizadas incluyan protección interna contra sobrecalentamiento.

Keylock

Con la cerradura de llave, se pueden evitar cambios no deseados en la configuración por parte de niños o extraños. Para activar el bloqueo de llave, el botón de encendido / apagado debe mantenerse presionado durante al menos 3 segundos. Un bloqueo de tecla activo se indica mediante el símbolo correspondiente en la pantalla o mediante el símbolo parpadeante en caso de que alguien intente presionar cualquier tecla.

Calibración del diferencial de conmutación y del sensor

La diferencia de conmutación se puede utilizar para definir el valor de desviación a partir del cual se debe cerrar o abrir el contacto de conmutación. Esto se puede utilizar para definir la magnitud de la histéresis en el sistema de calefacción. La histéresis resulta del doble del valor de la diferencia de conmutación.

Con la calibración del sensor, se puede realizar un ajuste del valor de temperatura medido. Se debe realizar una calibración lo antes posible después de 24 horas de funcionamiento continuo para que los valores finales estén disponibles.

Modo de control

El excitador de habitaciones ofrece 2 modos de control para elegir:

1. Controlador de dos puntos (recomendado para calefacción por suelo radiante con agua)
   Un controlador de dos puntos es un controlador proporcional y regula de acuerdo con la diferencia de conmutación especificada. Si la temperatura ambiente cae por debajo del punto de consigna y la diferencia de conmutación, el contacto de conmutación se cierra en modo de calefacción. Si la temperatura ambiente supera el punto de consigna más la diferencia de conmutación, el contacto de conmutación se abre en modo de calefacción. En consecuencia, se regula de acuerdo con una histéresis que consiste en una doble diferencia de conmutación. Un contacto de conmutación cerrado está representado por el símbolo activo "HEAT" en el modo de calefacción. El comportamiento en el modo de enfriamiento es análogamente inverso.

2. Controlador PI (controlador proporcional-integral)
   Un controlador PI consta de 2 partes, una parte P y una parte I. El componente P es equivalente al controlador de dos puntos descrito anteriormente y actúa proporcionalmente. El componente I, por otro lado, no tiene una asignación fija entre el punto de consigna y la desviación de temperatura, sino que también depende de la duración de la desviación temporal. El controlador de sala intenta alcanzar el punto de ajuste especificado de manera óptima en función del algoritmo PI. Los parámetros de PI se pueden cambiar de acuerdo con los requisitos en la configuración.

Resúmenes

• Gran pantalla LCD con retroiluminación blanca y botones táctiles
• Visualización clara de la temperatura de consigna y la temperatura ambiente medida
• Visualización del tiempo (minutos, horas, día de la semana)
• Programa semanal con 7 programas diurnos independientes
• Medición de temperatura ajustable mediante sensor interno o externo
• Definición de confort y temperatura ECO válida en el programa diario
• Retención de datos en caso de un corte de energía por una batería de respaldo
• Calefacción/refrigeración, diferencial de conmutación, calibración, protección contra heladas, pantalla apagada por la noche y mucho más.

Alcance de la entrega

• Termostato digital EL05 blanco para calefacción por suelo radiante / calefacción eléctrica

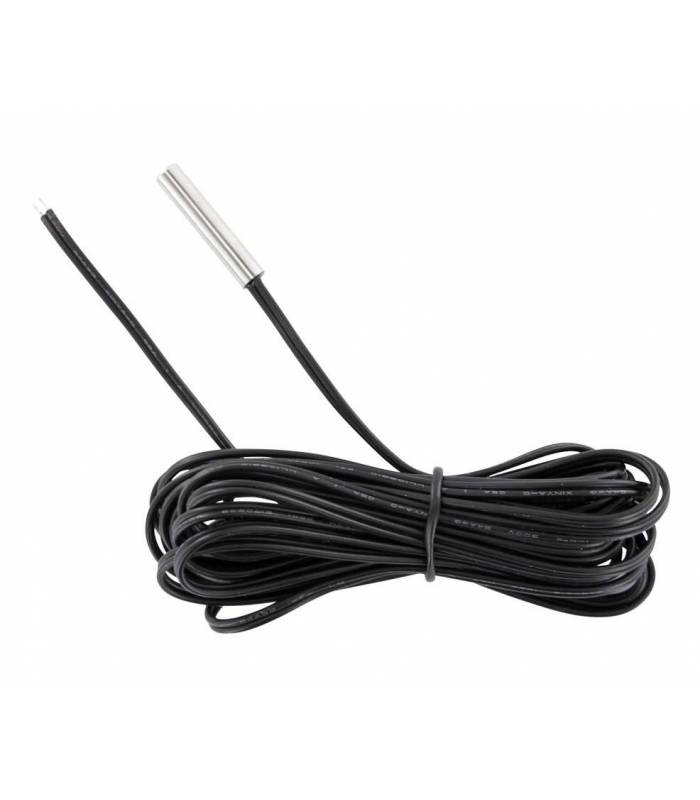

• sensor de suelo externo (para conectar solo con calentador eléctrico / simplemente omitir con actuadores) Ø5mm x 26mm, longitud del cable 3m, NTC 10K25
• Manual de instrucciones en alemán (ver TAB Descargar)

Tenga en cuenta que la pantalla está provista de 2 protectores de pantalla y la lámina inferior es casi invisible.

Advertencia de termostato de ambiente

Los consumidores electrónicos solo pueden ser instalados por personal debidamente calificado.
