Thermostat numérique X2

De l’idée au produit

Sur la base de nos nombreuses années d’expérience dans le domaine de la commande individuelle des pièces, nous avons développé notre propre thermostat numérique. Lors du développement du contrôleur d’ambiance, une grande importance a été accordée aux fonctions importantes et utiles. Un développement de logiciel en interne pourrait offrir une flexibilité correspondante. Le régulateur d’ambiance ALM-X2 est un régulateur d’ambiance unique au design élégant qui peut être monté dans un boîtier d’encastrement. Attrayant dans son design, convaincant dans sa manipulation et sa fonction. Le thermostat numérique est idéal comme régulateur de température pour le chauffage par le sol à eau. Le régulateur mesure la température ambiante avec la température interne et ferme le contact de chauffage lorsque la température de consigne tombe en dessous du point de consigne. L’écran LCD clair permet une utilisation intuitive et la création d’un programme quotidien. La valeur cible est divisée en 24 heures dans le programme quotidien et peut être définie indépendamment pour chaque jour de la semaine. L’échange de données avec un courtier MQTT fait du contrôleur d’ambiance un appareil intelligent et ne laisse rien à désirer en termes d’options de réglage disponibles.

Spécifications

• Quantité mesurée : Température
• Alimentation : 100 ~ 240VAC, 50 / 60Hz
• Capacité de commutation max. sur L1 : charge résistive de 5 A, charge inductive (3 A)
• Consommation d’énergie : Typ. <2 W (230 V CA)
• Différence de commutation : ±0,4 °C à ±2,0 °C réglable NC/NO ou PI
• Température ambiante : 0..50°C
• Plage de consigne / taille de pas : 10..40°C / ±0.1 °C
• Technologie sans fil : WiFi 2,4 GHz | 802.11 b/g/n | 2412 à 2472 MHz
• Protocole radio : protocole client-serveur MQTT
• Type de capteur interne : NTC 10K25°C B3950
• Boîtier / Indice de protection : ABS / IP20

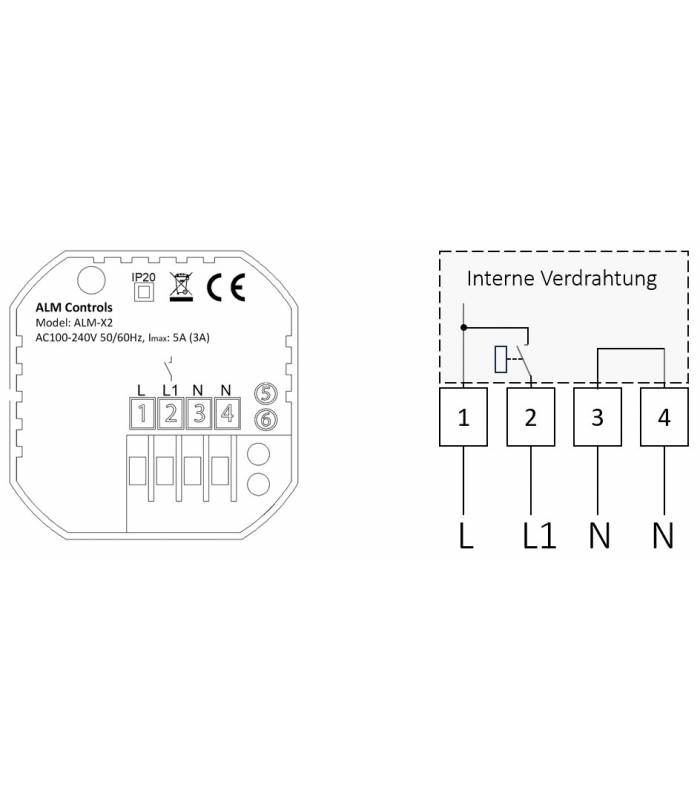

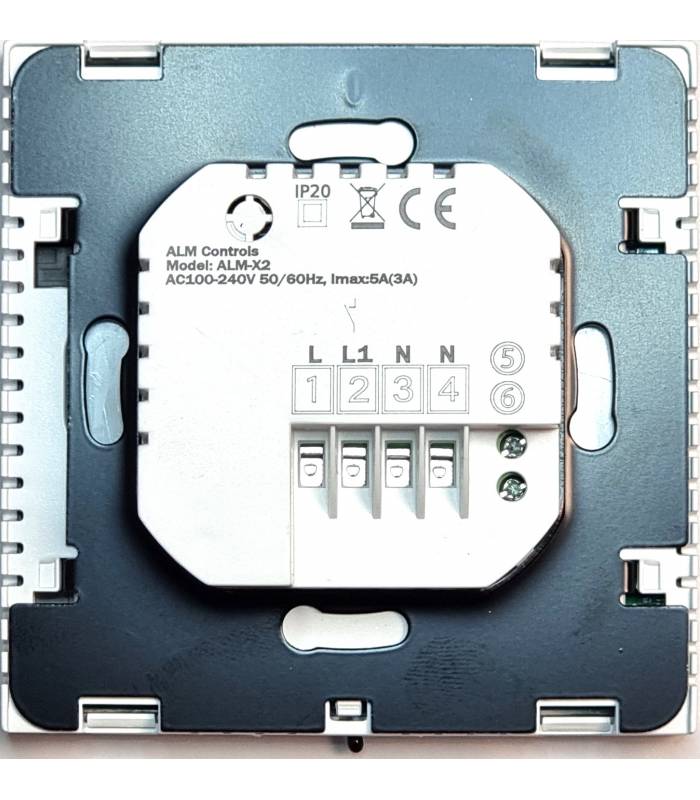

• Connexions : Cosse à vis, max. 2,5 mm²

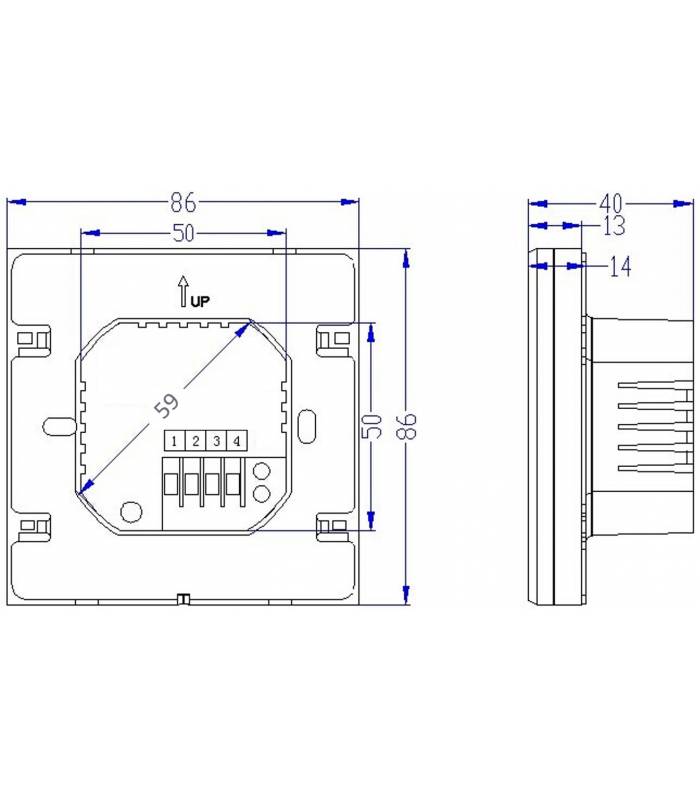

• Dimensions / Poids : 86 x 86 x 40 mm (L x L x P) / 200 g
• Montage : Boîtier d’encastrement standard (Ø=60 mm)
• Classe de sécurité : Classe II

Écran LCD

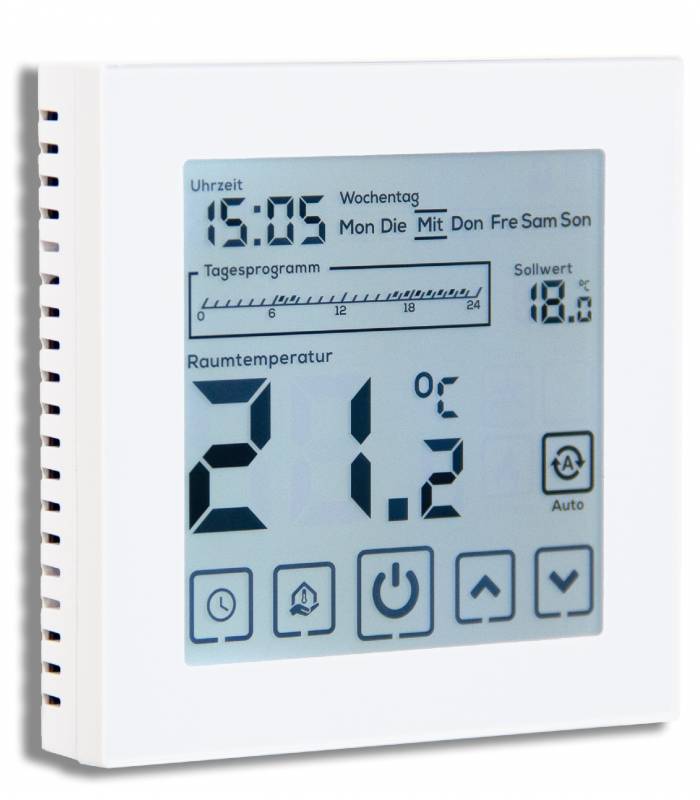

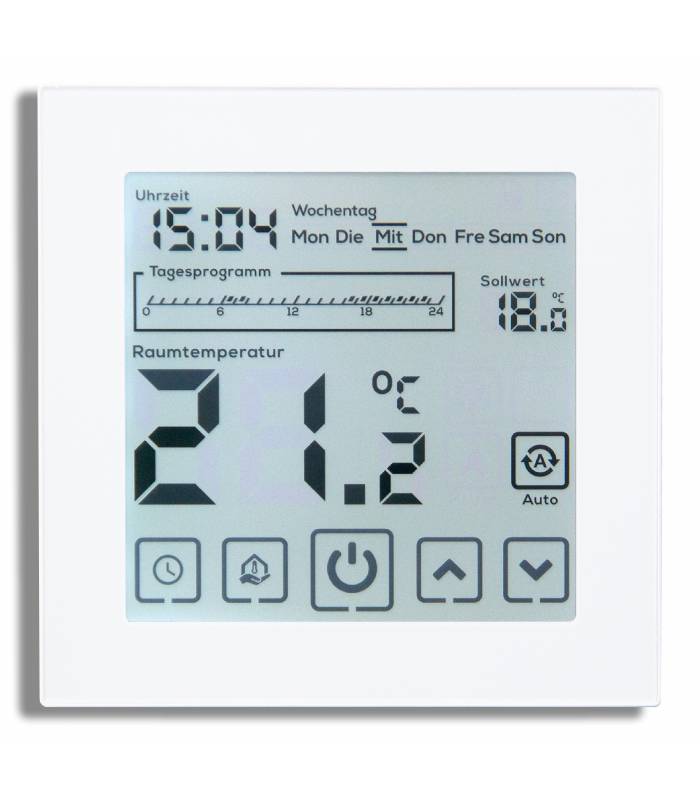

L’appareil dispose d’un grand écran LCD clair avec un rétroéclairage blanc. Déjà dans la conception, une grande importance était accordée à une utilisation intuitive par commande tactile. L’écran est conçu de manière claire et la température ambiante mesurée et le point de consigne peuvent être déterminés d’un coup d’œil. L’écran affiche les minutes, les heures et le jour de la semaine respectif. Il y a 7 programmes quotidiens autonomes qui peuvent être définis.

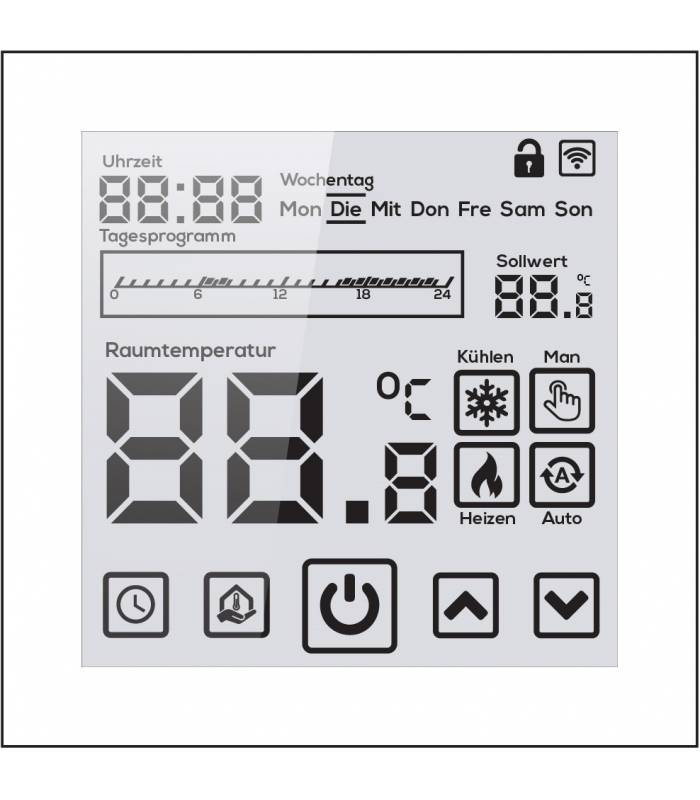

Le thermostat numérique a une précision d’affichage de 0,1 degré Celsius. Le thermostat peut être utilisé dans différentes pièces d’une maison ou d’un appartement avec l’indice de protection IP20. L’affichage du thermostat d’ambiance est divisé en 4 zones principales :

1. Dans la zone d’en-tête, les informations relatives à l’heure et à la date, y compris le verrouillage des touches et l’état WLAN, sont affichées. Grâce à une connexion Wi-Fi, les informations temporelles sont automatiquement récupérées même après une panne de courant.
2. Dans la deuxième zone, le programme quotidien avec la consigne de température est affiché. Le programme quotidien est divisé en 24 segments, ce qui représente les 24 heures d’une journée. Au total, les 7 jours ouvrables constituent l’ensemble du programme hebdomadaire. Lors du réglage d’une consigne, une distinction est faite entre une température de confort (pour la présence) et une température ECO (pour l’absence). La température de confort peut être réglée différemment pour chaque jour de la semaine, mais la température ECO est valable pour tous les jours de la semaine et peut être modifiée dans le cadre des paramètres avancés. Le thermostat numérique est livré de l’usine avec un programme hebdomadaire qui peut être modifié si nécessaire.
3. Sous le programme quotidien, la température ambiante mesurée est affichée. Dans la zone droite, le thermostat numérique affiche les symboles d’état actuels. La division de l’affichage permet ainsi une lecture immédiate de toutes les informations pertinentes.
4. Dans la zone de pied de page se trouvent les boutons de commande pour contrôler le contrôleur de salle. Il y a un total de 5 boutons disponibles qui peuvent être utilisés pour apporter rapidement des modifications au thermostat numérique.

Caractéristiques du thermostat numérique

Intégration dans la maison intelligente

Le contrôleur d’ambiance est équipé d’un chipset sans fil et peut être directement intégré dans un réseau WLAN. Il n’y a aucune obligation d’intégrer le thermostat numérique dans un système de maison intelligente. Cependant, il est recommandé de l’intégrer au moins dans le réseau Wi-Fi domestique, afin que l’heure n’ait plus besoin d’être réglée manuellement après une panne de courant, par exemple. L’intégration des données dans un système de maison intelligente offre l’avantage d’avoir et de gérer la récupération des données sur un système central. L’échange de données est basé sur le protocole IoT MQTT. Le thermostat a été conçu pour être utilisé dans votre propre maison intelligente, comme Home Assistant, mais peut généralement être utilisé avec n’importe quel courtier MQTT. L’avantage de Home Assistant est que le broker MQTT peut être installé assez facilement en tant qu’add-on et que la configuration du thermostat est automatiquement créée dans Home Assistant. Il convient de noter que seules les fonctions standard d’un widget de contrôle d’ambiance sont prises en charge dans le système de maison intelligente respectif.

L’intégration dans votre propre réseau WLAN ainsi que le paramétrage sont possibles sous les conditions suivantes Adresse du lien décrit.

Choix du mode

Le contrôleur d’ambiance prend en charge les modes de chauffage et de refroidissement. Pour le mode refroidissement, la fonction de refroidissement de votre pompe à chaleur doit également être activée. Le sens d’action du contact de commutation est alors inversé en mode chauffage.

Verrouillage

Le verrou à clé peut être utilisé pour éviter les modifications indésirables des paramètres par des enfants ou des inconnus. Pour activer le verrouillage des touches, le bouton d’alimentation doit être maintenu enfoncé pendant au moins 3 secondes lorsqu’il est allumé. Un verrouillage des touches actif est indiqué par le symbole correspondant sur l’écran ou par le symbole clignotant si quelqu’un essaie d’appuyer sur n’importe quel bouton.

Différence de commutation et étalonnage du capteur

La différence de commutation peut être utilisée pour définir la valeur d’écart à partir de laquelle le contact de commutation doit être fermé ou ouvert. Cela peut être utilisé pour définir la taille de l’hystérésis dans le système de chauffage. L’hystérésis résulte de deux fois la valeur de la différence de commutation.

L’étalonnage du capteur peut être utilisé pour corriger la valeur de température mesurée. L’étalonnage doit être effectué au plus tôt après 24 heures de fonctionnement continu afin que les valeurs finales soient disponibles.

Mode de contrôle

Le régulateur d’ambiance propose 2 types de contrôle au choix :

1. Régulateur à deux points (recommandé pour le chauffage par le sol à eau)
   Un régulateur à deux points est un régulateur proportionnel et régule en fonction de la différence de commutation spécifiée. Si la température ambiante tombe en dessous de la valeur de consigne et de la différence de commutation, le contact de commutation est fermé en mode chauffage. Si la température ambiante dépasse la valeur de consigne plus la différence de commutation, le contact de commutation est ouvert en mode chauffage. Par conséquent, une hystérésis composée du double de la différence de commutation est utilisée. Un contact de commutation fermé est représenté par le symbole actif « HEAT » en mode chauffage. Le comportement en mode refroidissement est inverse de manière analogue.

2. Régulateur PI (régulateur proportionnel-intégral)
   Un régulateur PI se compose de 2 parties, une partie P et une partie I. La partie P est équivalente au contrôleur à deux points décrit ci-dessus et a un effet proportionnel. La composante I, en revanche, n’a pas d’affectation fixe entre la valeur de consigne et l’écart de température, mais dépend également de la durée de l’écart dans le temps. Le régulateur d’ambiance essaie d’atteindre le point de consigne spécifié de manière optimale, sur la base de l’algorithme PI. Les paramètres PI peuvent être modifiés dans les paramètres en fonction des besoins.

Faits saillants

• Grand écran LCD avec rétroéclairage blanc et boutons tactiles
• Affichage clair de la température de consigne et de la température ambiante mesurée
• Affichage de l’heure (minutes, heures, jour de la semaine)
• Programme hebdomadaire avec 7 programmes quotidiens indépendants
• Définition du confort et de la température ECO valable dans le programme quotidien
• Conservation des données en cas de panne de courant dans la mémoire, l’heure est automatiquement mise à jour via WLAN
• Chauffage/climatisation, différence de commutation, étalonnage, intégration de la maison intelligente via MQTT, et bien plus encore.

Contenu de la livraison

• Thermostat numérique X2 Blanc pour chauffage par le sol à eau
• 2 x vis de montage
• Fiche technique (voir aussi sous TAB Download)

Veuillez noter que l’écran dispose de doubles protecteurs d’écran et que le film inférieur est presque invisible !

Avertissement de thermostat d’ambiance

Les consommateurs électroniques ne peuvent être installés que par du personnel dûment qualifié.
