Il prodotto è esaurito e non verrà più fornito. Successore con lo stesso display e funzioni Smart dovrebbe essere disponibile da luglio 2023.

Termostato digitale EL05 Nero

Dall'idea al prodotto

Grazie alla nostra pluriennale esperienza nel campo del controllo individuale della stanza, è stato creato il nostro termostato digitale. Durante lo sviluppo del controller di sala, è stata attribuita grande importanza a funzioni importanti e utili. Lo sviluppo di software in-house potrebbe offrire una flessibilità corrispondente. I termoregolatori ambiente sono regolatori elettronici dal design elegante per il montaggio in una presa sommersa. Accattivante nel design, convincente nella sua maneggevolezza e funzione. Il termostato digitale è ideale come regolatore di temperatura per il riscaldamento a pavimento con cuscinetti ad acqua e riscaldatori elettrici. Il controller misura la temperatura ambiente con quella interna e chiude il contatto di riscaldamento se la temperatura del setpoint scende al di sotto della temperatura del setpoint. In alternativa, il sensore esterno può essere utilizzato per controllare la temperatura del suolo. Il chiaro display LCD consente un funzionamento intuitivo e la creazione di un programma giornaliero. Il valore target è suddiviso in 24 ore nel programma giornaliero e può essere definito autonomamente per ogni giorno della settimana. Molte altre funzioni e vari parametri non lasciano nulla a desiderare.

Indicazioni

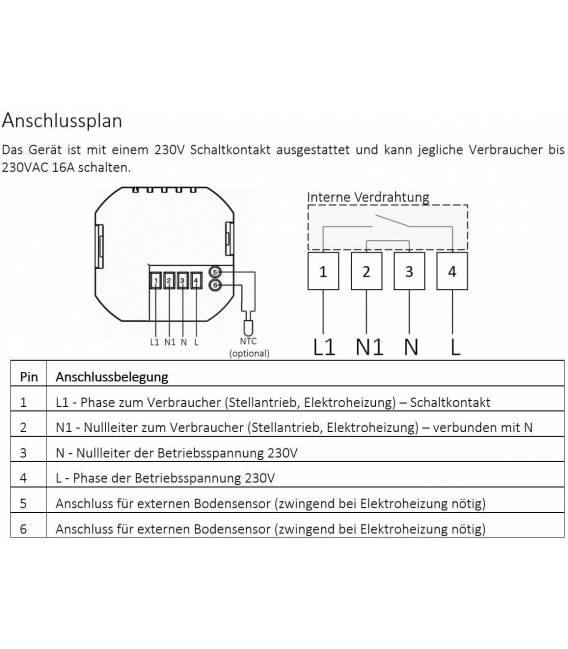

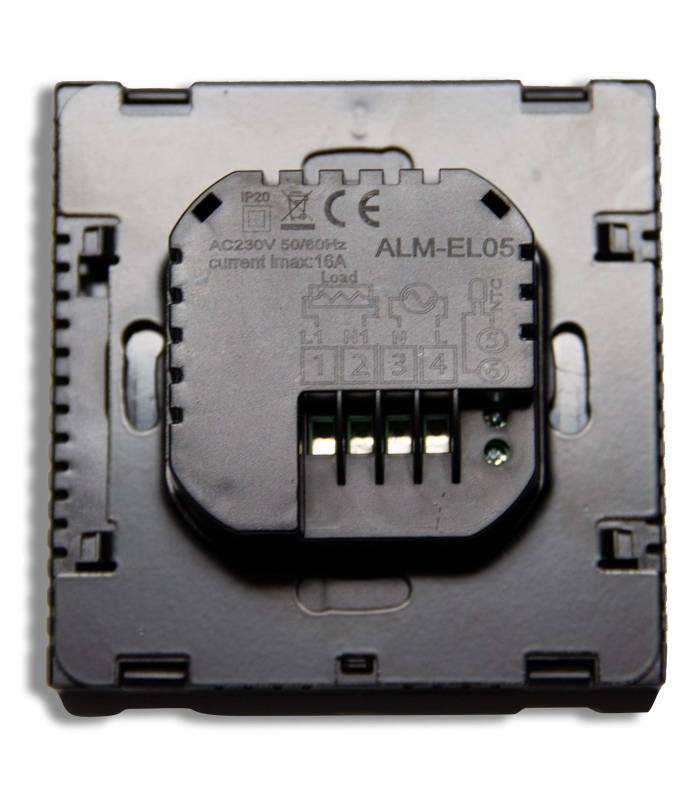

• Tensione di funzionamento: AC 230V
• Consumo di energia: <1W (VA)
• Corrente di commutazione: max. 16A per attuatori normalmente chiusi o riscaldatori elettrici
• Sensore di temperatura: sensore d'aria NTC 10K25
• Temperatura ambiente: 0...50°C
• Intervallo di setpoint: 10...30°C
• Regolazione della temperatura a gradini: ± 0,1°C
• Isteresi di commutazione: regolabile fino a max. ± 5°C
• Precisione del display: 0,1 °C interpolata e mediata
• display LCD chiaro con retroilluminazione bianca (attenuato dopo 2 minuti se nessuna azione)
• Conservazione dei dati in caso di interruzione di corrente

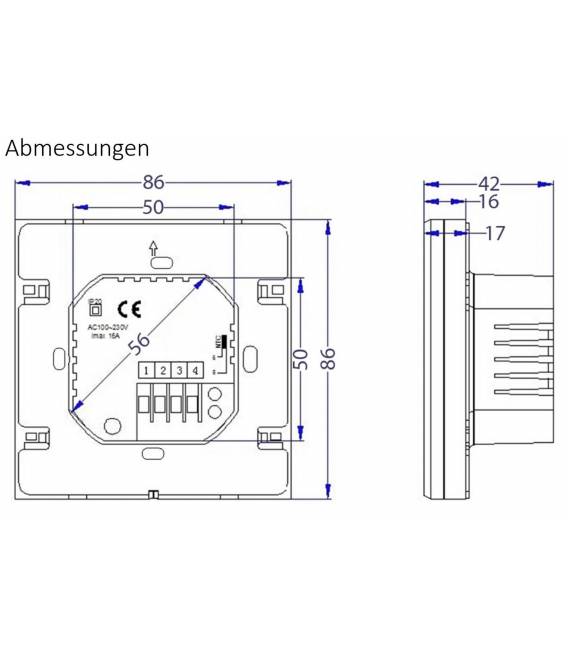

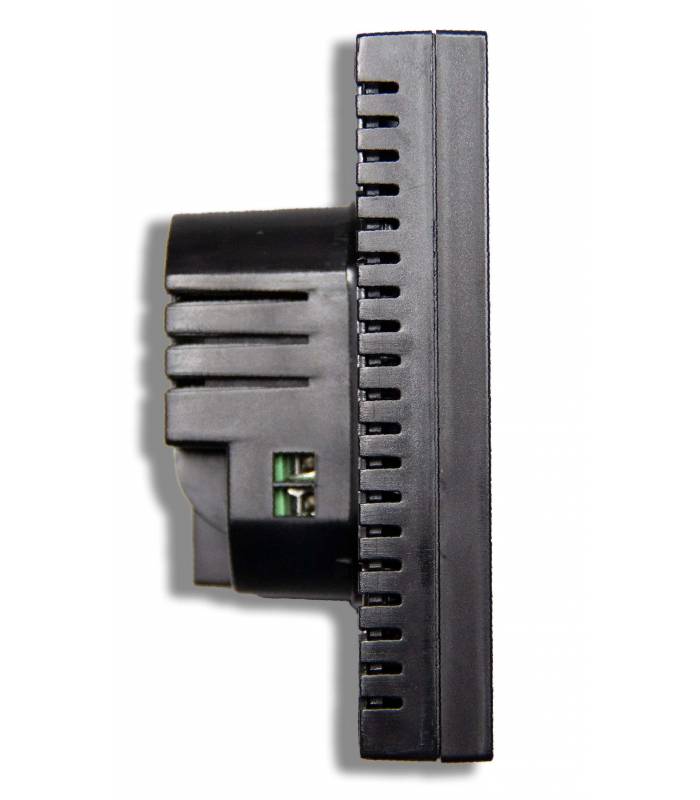

• Dimensioni alloggiamento: 86 x 86 x 42 mm LCD: 86 x 86 x 17 mm
• Classe di protezione: IP20
• Il termostato ambiente non può essere integrato nelle gamme di interruttori
• Programma giornaliero individuale (24 ore per ogni giorno della settimana possono essere impostati separatamente)
• Montaggio in presa da incasso: orizzontale o verticale Ø 60mm

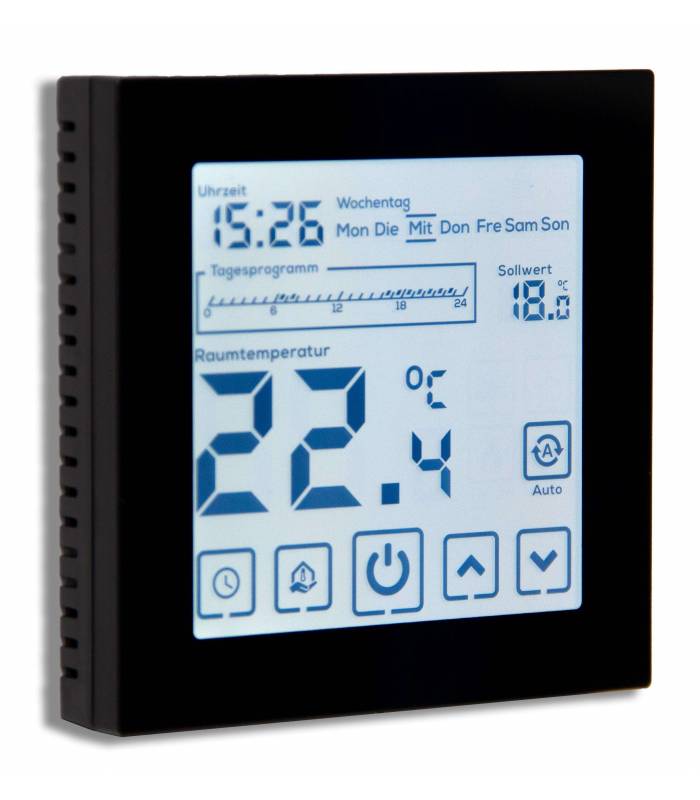

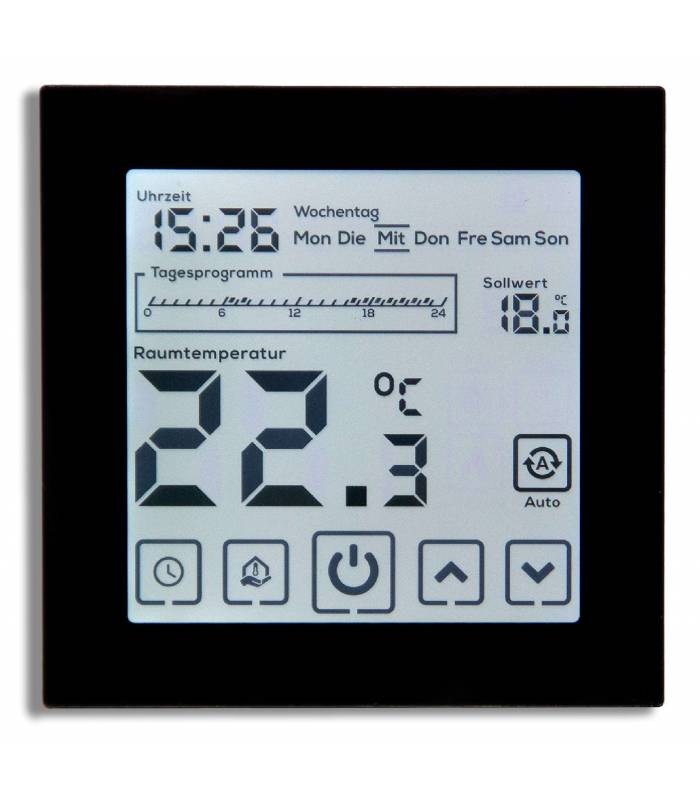

Display LCD

Il dispositivo ha un display LCD chiaro e ampio con retroilluminazione bianca. Già durante la progettazione, è stata attribuita grande importanza al funzionamento intuitivo tramite controllo touch. Il display è disposto in modo chiaro e la temperatura ambiente misurata e il set point possono essere determinati a colpo d'occhio. Il display mostra i minuti, le ore e il rispettivo giorno della settimana. Ci sono 7 programmi giornalieri autonomi che è possibile impostare.

Il termostato digitale ha una precisione di visualizzazione di 0,1 gradi Celsius. Se un'interruzione di corrente non fornisce più energia alla tua famiglia, tutti i tuoi dati rimangono memorizzati grazie alla batteria di backup. Il termostato può essere utilizzato con classe di protezione IP20 in diversi ambienti di una casa o di un appartamento. Il display del termostato ambiente è diviso in 4 aree principali:

1. Nell'area dell'intestazione vengono visualizzate le informazioni su data e ora, incluso il lucchetto a chiave. Il giorno della settimana e l'ora legale vengono calcolati automaticamente in base alla data impostata. Il cambio automatico dell'ora legale/invernale può essere attivato o disattivato di conseguenza in Impostazioni.
2. Nella seconda area viene visualizzato il programma giornaliero con il setpoint della temperatura. Il programma giornaliero è diviso in 24 segmenti, che rappresentano le 24 ore di una giornata. In totale, i 7 giorni lavorativi formano l'intero programma settimanale. Viene fatta una distinzione tra una temperatura di comfort (per presenza) e una temperatura ECO (per assenza). La temperatura di comfort può essere impostata in modo diverso per ogni giorno della settimana, mentre la temperatura ECO è valida per tutti i giorni della settimana e può essere modificata con impostazioni avanzate. Il Termostato Digitale viene consegnato dalla fabbrica con il seguente programma settimanale.
3. Sotto il programma giornaliero, viene visualizzata la temperatura ambiente misurata. Nell'area destra, il termostato digitale visualizza i simboli di stato correnti. La disposizione del display consente quindi una lettura immediata di tutte le informazioni rilevanti.
4. I pulsanti di controllo per il controllo del controller della stanza sono mostrati nell'area del piede. Sono disponibili un totale di 5 pulsanti che possono essere utilizzati per apportare rapidamente modifiche al termostato digitale.

Caratteristiche del termostato digitale

Retroilluminazione

Durante il funzionamento, la retroilluminazione viene attivata con una luminosità del 100%. Se dopo 2 minuti non si esegue un'ulteriore azione del pulsante, l'illuminazione viene abbassata. La forza del livello dimm può essere regolata nelle impostazioni in base al requisito tra 0% e 40%. La retroilluminazione può anche essere disattivata completamente entro una certa finestra temporale, ad esempio per non causare fonti di luce durante il sonno in camera da letto.

Selezione della modalità

Il controller della stanza supporta entrambe le modalità di riscaldamento e raffreddamento. Per la modalità di raffreddamento, è necessario attivare anche la funzione di raffreddamento sulla pompa di calore. L'effetto del contatto di commutazione viene quindi invertito alla modalità di riscaldamento.

Selezione del sensore

Il controller di sala ha un totale di 3 diverse opzioni, quali sensori dovrebbero svolgere un ruolo in un controllo.

1. Sensore interno - possibile collocazione: riscaldamento a pavimento con cuscinetto d'acqua con attuatore
   La temperatura ambiente viene registrata tramite il sensore installato internamente. Il sensore esterno non è necessario e non ha bisogno di essere collegato.

2. Sensore esterno - possibile localizzazione Esempio: riscaldamento a pavimento con attuatore con acqua
   La temperatura ambiente viene registrata tramite il sensore esterno. A seconda dei requisiti, la temperatura può essere registrata in una posizione diversa da quella prevista per l'installazione del controller di sala

3. Sensore interno ed esterno - possibile localizzazione Esempio: riscaldamento elettrico
   La temperatura ambiente viene registrata tramite il sensore installato internamente. Il sensore esterno deve essere posizionato nella zona del pavimento quando si utilizzano tappetini riscaldanti elettrici. Il sensore esterno funge da limitatore di riscaldamento e assicura che il riscaldamento sia spento al di sopra di una certa temperatura del pavimento per evitare il surriscaldamento e la combustione del pavimento. È imperativo che i tappetini riscaldanti utilizzati includano la protezione interna contro il surriscaldamento.

Keylock

Con il blocco a chiave, è possibile evitare modifiche indesiderate alle impostazioni da parte di bambini o estranei. Per attivare il blocco chiavi, il pulsante On/Off deve essere tenuto premuto per almeno 3 secondi. Un blocco a chiave attivo è indicato dal simbolo corrispondente sul display o dal simbolo lampeggiante nel caso in cui qualcuno tenti di premere un tasto qualsiasi.

Differenziale di commutazione e calibrazione del sensore

La differenza di commutazione può essere utilizzata per definire il valore di deviazione dal quale il contatto di commutazione deve essere chiuso o aperto. Questo può essere usato per definire l'entità dell'isteresi nel sistema di riscaldamento. L'isteresi deriva dal doppio del valore della differenza di commutazione.

Con la calibrazione del sensore, è possibile eseguire una regolazione del valore di temperatura misurato. Una taratura dovrebbe essere effettuata al più presto dopo 24 ore di funzionamento continuo in modo che siano disponibili i valori finali.

Modalità di controllo

L'eccitatore di sala offre 2 modalità di controllo tra cui scegliere:

1. Controller a due punti (consigliato per il riscaldamento a pavimento con cuscinetti ad acqua)
   Un controller a due punti è un controller proporzionale e regola in base alla differenza di commutazione specificata. Se la temperatura ambiente scende al di sotto del setpoint e della differenza di commutazione, il contatto di commutazione viene chiuso in modalità riscaldamento. Se la temperatura ambiente supera il setpoint più la differenza di commutazione, il contatto di commutazione viene aperto in modalità riscaldamento. Di conseguenza, è regolato secondo un'isteresi consistente in una doppia differenza di commutazione. Un contatto di commutazione chiuso è rappresentato dal simbolo attivo "HEAT" in modalità riscaldamento. Il comportamento in modalità di raffreddamento è analogamente invertito.

2. Controller PI (controllore proporzionale-integrale)
   Un controller PI è composto da 2 parti, una parte P e una parte I. Il componente P è equivalente al controllore a due punti descritto sopra e agisce proporzionalmente. La componente I, d'altra parte, non ha un'assegnazione fissa tra il setpoint e la deviazione di temperatura, ma dipende anche dalla durata della deviazione temporale. Il controller di sala tenta di raggiungere il setpoint specificato in modo ottimale in base all'algoritmo PI. I parametri PI possono essere modificati in base ai requisiti nelle impostazioni.

Attrazioni

• Ampio display LCD con retroilluminazione bianca e pulsanti a sfioramento
• Visualizzazione chiara della temperatura impostata e della temperatura ambiente misurata
• Visualizzazione dell'ora (minuti, ore, giorno della settimana)
• Programma settimanale con 7 programmi giornalieri indipendenti
• Misurazione della temperatura regolabile tramite sensore interno o esterno
• Definizione di comfort e temperatura ECO valida nel programma giornaliero
• Conservazione dei dati in caso di interruzione di corrente da parte di una batteria tampone
• Riscaldamento/raffreddamento, differenziale di commutazione, calibrazione, protezione antigelo, visualizzazione notturna e molto altro.

Contenuto della fornitura

• Termostato digitale EL05 nero per riscaldamento a pavimento con cuscinetti ad acqua / riscaldamento elettrico
• sensore da pavimento esterno (da collegare solo con riscaldatore elettrico / semplicemente omettere con attuatori) Ø5mm x 26mm, lunghezza cavo 3m, NTC 10K25
• Manuale di istruzioni in tedesco (vedi TAB Download)

Si prega di notare che il display è dotato di 2 protezioni per lo schermo e la pellicola inferiore è quasi invisibile!

Avviso termostato ambiente

I consumatori elettronici possono essere installati solo da personale adeguatamente qualificato.
