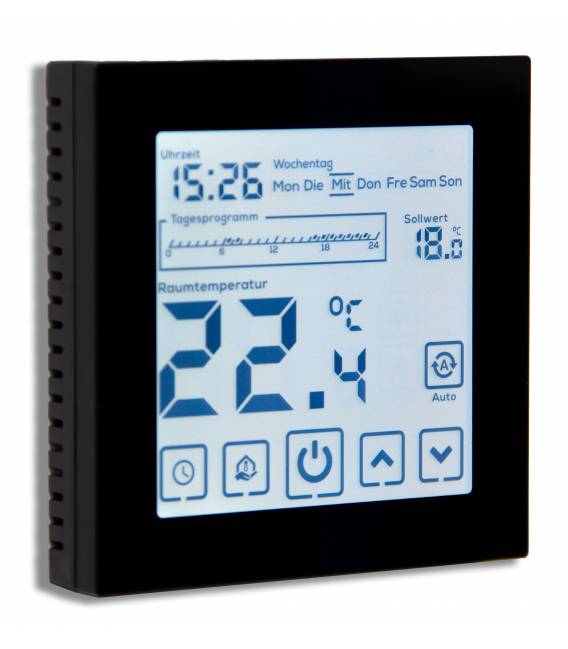

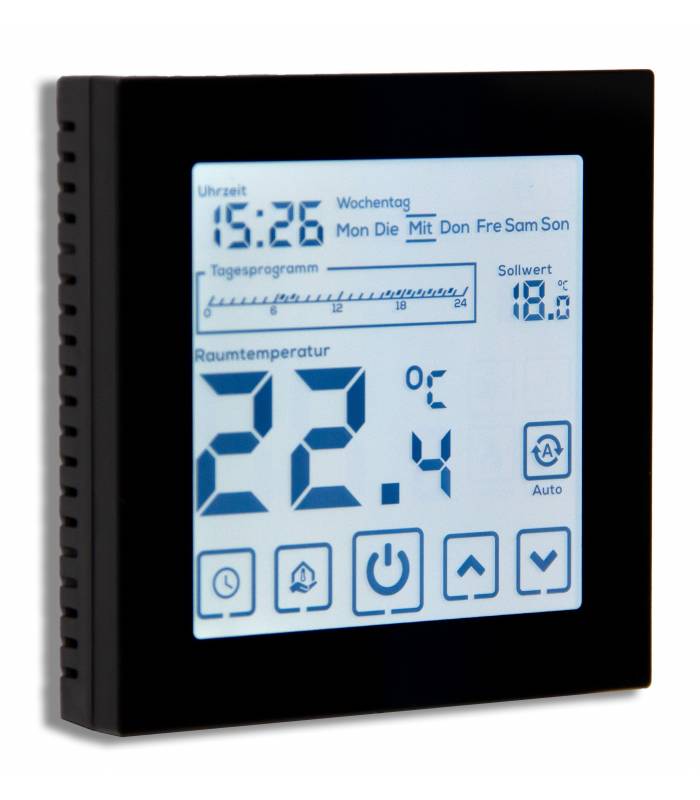

Termostato digitale X2

Dall'idea al prodotto

Sulla base della nostra pluriennale esperienza nel campo del controllo individuale degli ambienti, abbiamo sviluppato il nostro termostato digitale. Durante lo sviluppo del controller di camera, è stata posta grande enfasi su funzioni importanti e utili. Uno sviluppo software interno potrebbe offrire la flessibilità corrispondente. Il controller ambiente ALM-X2 è un controller per ambiente singolo dal design elegante per il montaggio in una scatola da incasso. Accattivante nel design, convincente nella maneggevolezza e nella funzione. Il termostato digitale è ideale come regolatore di temperatura per il riscaldamento a pavimento ad acqua. Il regolatore misura la temperatura ambiente con quella interna e chiude il contatto di riscaldamento quando la temperatura di setpoint scende al di sotto del setpoint. Il chiaro display LCD consente un funzionamento intuitivo e la creazione di un programma giornaliero. Il valore target è suddiviso in 24 ore nel programma giornaliero e può essere definito in modo indipendente per ogni giorno della settimana. Lo scambio di dati con un broker MQTT rende il controller di sala un dispositivo intelligente e non lascia nulla a desiderare in termini di opzioni di impostazione disponibili.

Indicazioni

• Grandezza misurata: Temperatura
• Alimentazione: 100~240VAC, 50/60Hz
• Max. capacità di commutazione su L1: carico resistivo 5A, carico induttivo (3A)
• Consumo energetico: Tip. <2 W (230 V CA)
• Differenza di commutazione: da ±0,4ºC a ±2,0°C regolabile NC/NO o PI
• Temperatura ambiente: 0..50°C
• Campo di setpoint / dimensione del passo: 10..40°C / ±0.1 °C
• Tecnologia wireless: WiFi 2.4GHz | 802.11 b/g/n | 2412-2472 MHz
• Protocollo radio: protocollo client server MQTT
• Tipo di sensore interno: NTC 10K25°C B3950
• Custodia / Grado di protezione: ABS / IP20

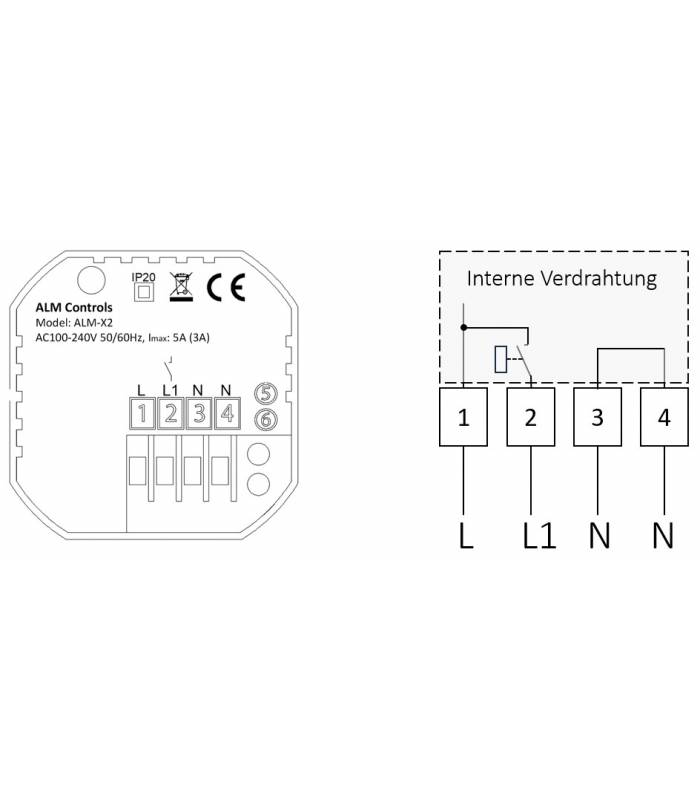

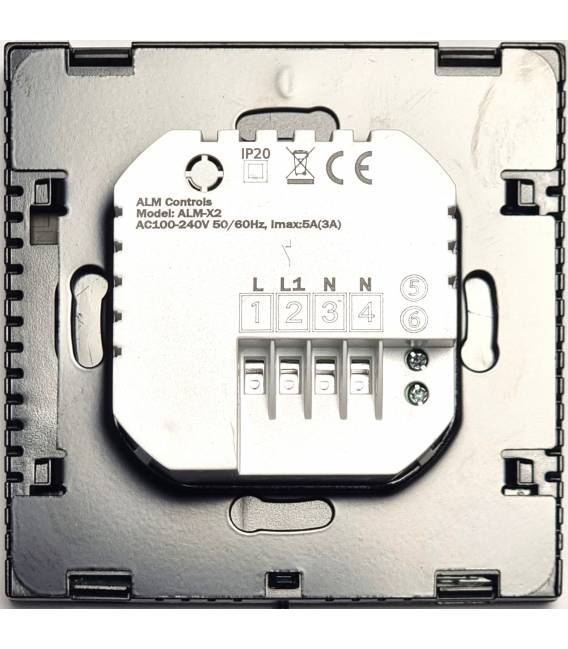

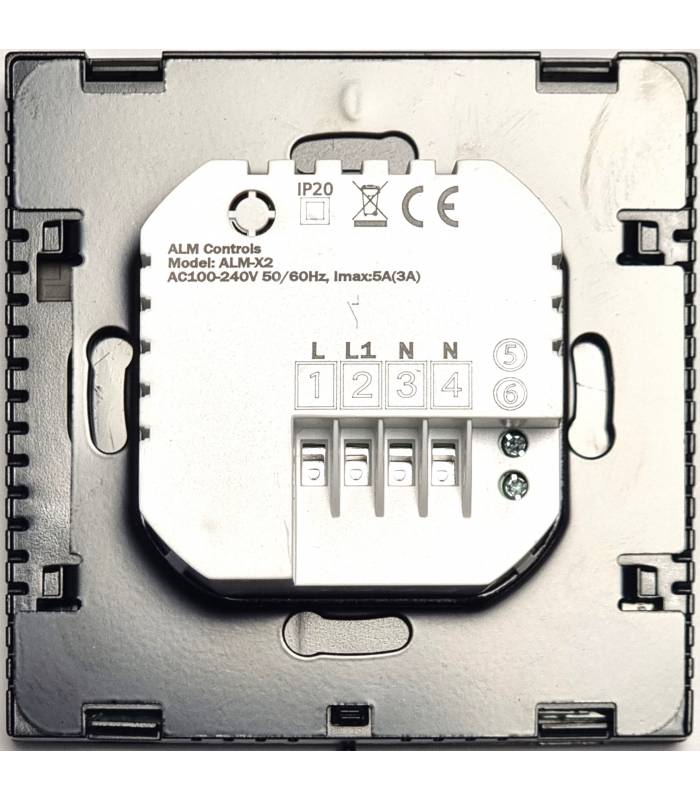

• Connessioni: Morsetto a vite, max. 2,5 mm²

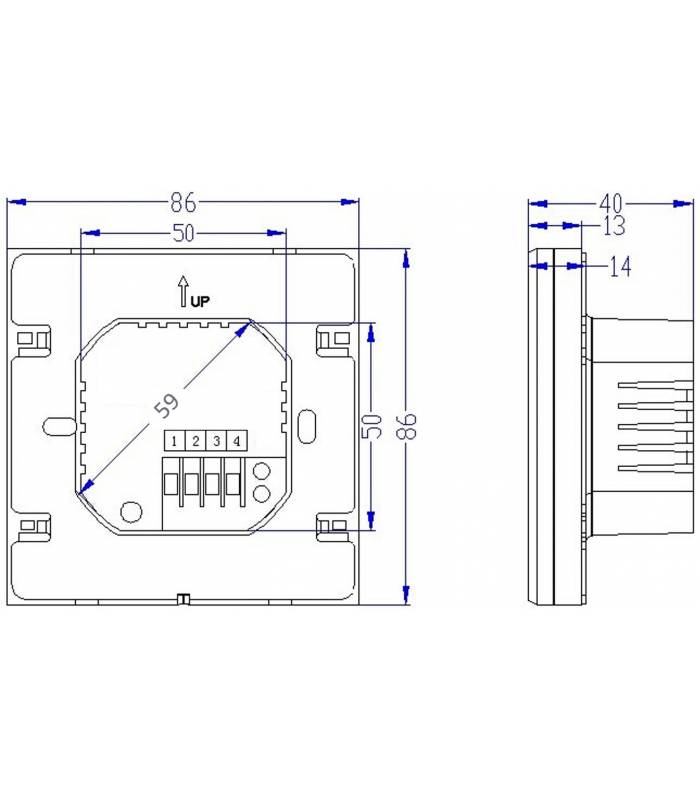

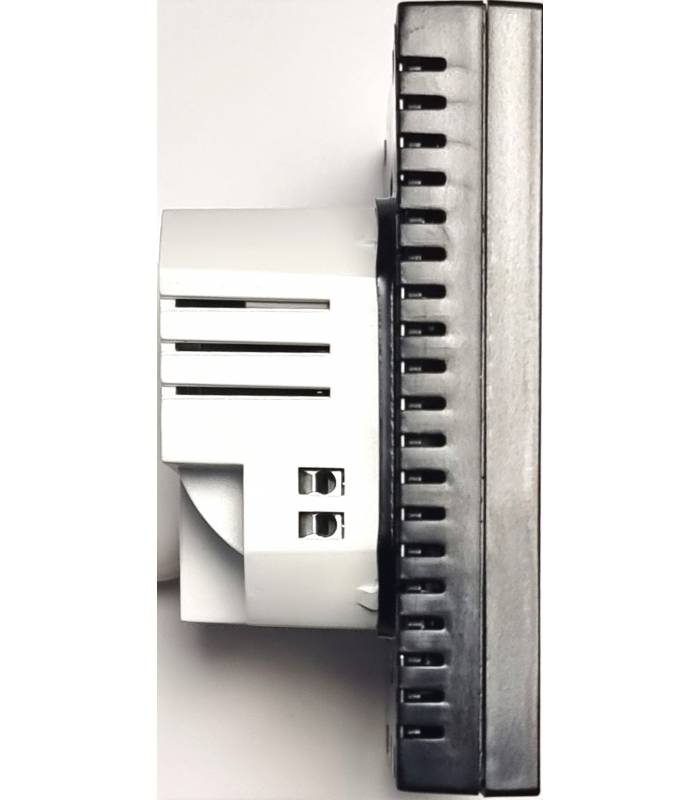

• Dimensioni / Peso: 86 x 86 x 40 mm (L x L x P) / 200 g
• Montaggio: Scatola da incasso standard (Ø=60 mm)
• Classe di sicurezza: Classe II

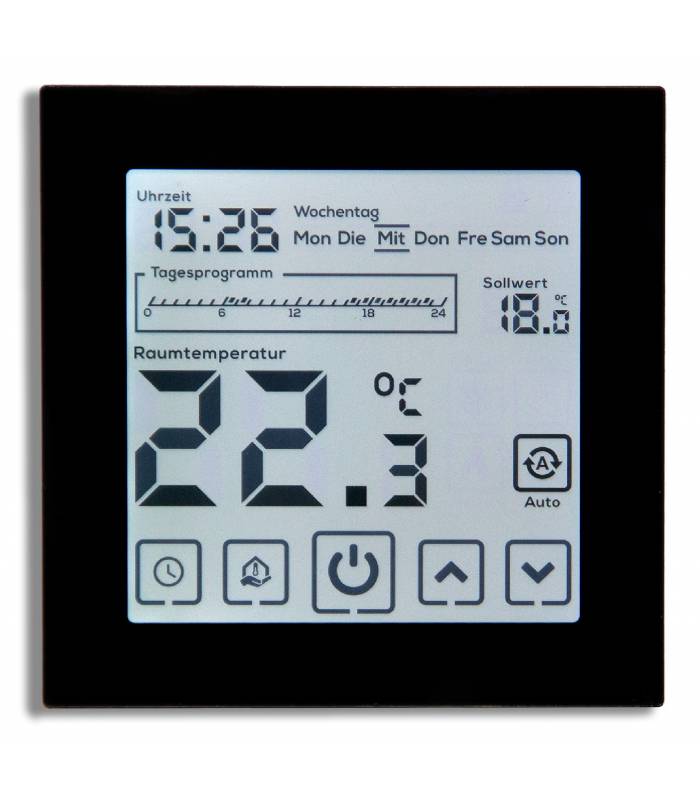

Display LCD

Il dispositivo è dotato di un display LCD chiaro e ampio con retroilluminazione bianca. Già nella progettazione, grande importanza è stata attribuita al funzionamento intuitivo tramite controllo touch. Il display è progettato in modo chiaro e la temperatura ambiente misurata e il set point impostato possono essere determinati a colpo d'occhio. Il display mostra i minuti, le ore e il rispettivo giorno della settimana. Ci sono 7 programmi giornalieri autonomi che possono essere impostati.

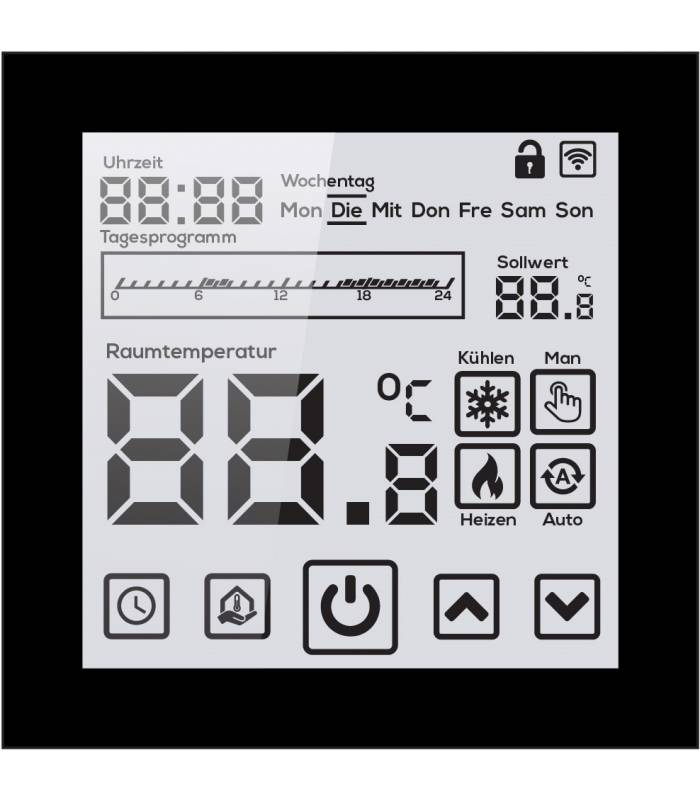

Il termostato digitale ha una precisione di visualizzazione di 0,1 gradi Celsius. Il termostato può essere utilizzato in diverse stanze di una casa o di un appartamento con classe di protezione IP20. Il display del termostato ambiente è suddiviso in 4 aree principali:

1. Nell'area dell'intestazione vengono visualizzate le informazioni relative all'ora e alla data, tra cui il blocco tasti e lo stato della WLAN. Tramite una connessione Wi-Fi, le informazioni sull'ora vengono recuperate automaticamente anche dopo un'interruzione di corrente.
2. Nella seconda area viene visualizzato il programma giornaliero con il setpoint di temperatura. Il programma giornaliero è diviso in 24 segmenti, che rappresentano le 24 ore di una giornata. In totale, i 7 giorni lavorativi costituiscono l'intero programma settimanale. Quando si imposta un setpoint, si distingue tra una temperatura di comfort (per la presenza) e una temperatura ECO (per l'assenza). La temperatura comfort può essere impostata in modo diverso per ogni giorno della settimana, ma la temperatura ECO è valida per tutti i giorni della settimana e può essere modificata nelle impostazioni avanzate. Il Termostato Digitale viene consegnato dalla fabbrica con un programma settimanale che può essere modificato se necessario.
3. Sotto il programma giornaliero viene visualizzata la temperatura ambiente misurata. Nell'area destra, il Termostato Digitale visualizza i simboli di stato corrente. La divisione del display consente quindi una lettura immediata di tutte le informazioni rilevanti.
4. Nell'area del piè di pagina si trovano i pulsanti di controllo per il controllo del controller di camera. Sono disponibili un totale di 5 pulsanti che possono essere utilizzati per apportare rapidamente modifiche al termostato digitale.

Caratteristiche del termostato digitale

Integrazione nella casa intelligente

Il controller di camera è dotato di un chipset wireless e può essere integrato direttamente in una rete WLAN. Non vi è alcun obbligo di integrare il Termostato Digitale in un sistema di casa intelligente. Tuttavia, si consiglia di integrarlo almeno nella rete Wi-Fi domestica, in modo che l'ora non debba più essere impostata manualmente dopo un'interruzione di corrente, ad esempio. L'integrazione dei dati in un sistema di casa intelligente offre il vantaggio di avere e gestire il recupero dei dati su un sistema centrale. Lo scambio di dati si basa sul protocollo IoT MQTT. Il termostato è stato progettato per l'uso nella tua casa intelligente come Home Assistant, ma generalmente può essere utilizzato con qualsiasi broker MQTT. Il vantaggio di Home Assistant è che il broker MQTT può essere installato abbastanza facilmente come componente aggiuntivo e la configurazione del termostato viene creata automaticamente in Home Assistant. Va notato che solo le funzioni standard di un widget del controller ambiente sono supportate nel rispettivo sistema di casa intelligente.

L'integrazione nella propria rete WLAN e la parametrizzazione sono possibili come segue Indirizzo di collegamento Descritto.

Scelta della modalità

Il controller ambiente supporta sia la modalità di riscaldamento che quella di raffreddamento. Per la modalità di raffreddamento, è necessario attivare anche la funzione di raffreddamento della pompa di calore. Il senso di azione del contatto di commutazione viene quindi invertito alla modalità di riscaldamento.

Keylock

Il blocco tasti può essere utilizzato per evitare modifiche indesiderate alle impostazioni da parte di bambini o estranei. Per attivare il blocco tasti, è necessario tenere premuto il pulsante di accensione per almeno 3 secondi quando è acceso. Un blocco tasti attivo è indicato dal simbolo corrispondente sul display o dal simbolo lampeggiante se qualcuno tenta di premere un pulsante.

Differenza di commutazione e calibrazione del sensore

La differenza di commutazione può essere utilizzata per definire il valore di deviazione dal quale il contatto di commutazione deve essere chiuso o aperto. Questo può essere utilizzato per definire la dimensione dell'isteresi nell'impianto di riscaldamento. L'isteresi risulta dal doppio del valore della differenza di commutazione.

La calibrazione del sensore può essere utilizzata per correggere il valore della temperatura misurata. La taratura deve essere eseguita non prima di 24 ore di funzionamento continuo, in modo che i valori finali siano disponibili.

Modalità di controllo

Il controller ambiente offre 2 tipi di controllo tra cui scegliere:

1. Regolatore a due punti (consigliato per il riscaldamento a pavimento ad acqua)
   Un regolatore a due punti è un regolatore proporzionale e regola in base alla differenza di commutazione specificata. Se la temperatura ambiente scende al di sotto del valore impostato e della differenza di commutazione, il contatto di commutazione viene chiuso in modalità riscaldamento. Se la temperatura ambiente supera il valore impostato più la differenza di commutazione, il contatto di commutazione viene aperto in modalità riscaldamento. Di conseguenza, viene utilizzata un'isteresi costituita dal doppio della differenza di commutazione. Un contatto dell'interruttore chiuso è rappresentato dal simbolo attivo "HEAT" in modalità riscaldamento. Il comportamento in modalità di raffreddamento è analogamente invertente.

2. Regolatore PI (regolatore proporzionale-integrale)
   Un regolatore PI è composto da 2 parti, una parte P e una parte I. La porzione P è equivalente al controller a due punti descritto sopra e ha un effetto proporzionale. Il componente I, d'altra parte, non ha un'assegnazione fissa tra il valore di setpoint e lo scostamento di temperatura, ma dipende anche dalla durata dello scostamento nel tempo. Il controller ambiente cerca di raggiungere in modo ottimale il setpoint specificato, sulla base dell'algoritmo PI. I parametri PI possono essere modificati nelle impostazioni a seconda delle esigenze.

Attrazioni

• Ampio display LCD con retroilluminazione bianca e pulsanti a sfioramento
• Visualizzazione chiara della temperatura nominale e della temperatura ambiente misurata
• Visualizzazione dell'ora (minuti, ore, giorno della settimana)
• Programma settimanale con 7 programmi giornalieri indipendenti
• Definizione di comfort e temperatura ECO valida nel programma giornaliero
• Conservazione dei dati in caso di interruzione di corrente in memoria, l'ora viene aggiornata automaticamente tramite WLAN
• Riscaldamento/raffreddamento, differenza di commutazione, calibrazione, integrazione della casa intelligente tramite MQTT e molto altro ancora.

Ambito di consegna

• Termostato Digitale X2 Nero per riscaldamento a pavimento ad acqua
• 2 x Viti di montaggio
• Scheda tecnica (vedi anche alla voce TAB Download)

Si prega di notare che il display ha doppie protezioni per lo schermo e la pellicola inferiore è quasi invisibile!

Avviso termostato ambiente

Le utenze elettroniche possono essere installate solo da personale adeguatamente qualificato.
