Het product is uitverkocht en wordt niet meer geleverd. Opvolger met hetzelfde display en slimme functies via MQTT, naar verwachting begin 2025 beschikbaar.

Digitale Thermostaat EL05 Zwart

Van idee tot product

Op basis van onze jarenlange ervaring op het gebied van individuele ruimteregeling hebben wij onze eigen digitale thermostaat ontwikkeld. Bij de ontwikkeling van de ruimtecontroller werd veel nadruk gelegd op belangrijke en nuttige functies. Een in-house softwareontwikkeling zou de bijbehorende flexibiliteit kunnen bieden. De kamertemperatuurregelaars zijn elektronische regelaars in een elegant design voor montage in een verborgen sokkel. Aantrekkelijk in design, overtuigend in zijn bediening en functie. De digitale thermostaat is ideaal als temperatuurregelaar voor watervoerende vloerverwarmingssystemen en elektrische kachels. De regelaar meet de kamertemperatuur met de interne en sluit het verwarmingscontact wanneer de gewenste temperatuur onder het instelpunt daalt. Als alternatief kan de externe sensor worden gebruikt om de grondtemperatuur te regelen. Het overzichtelijke LCD-display maakt intuïtieve bediening en het maken van een dagprogramma mogelijk. De streefwaarde is in het dagprogramma verdeeld over 24 uur en kan voor elke dag van de week onafhankelijk worden gedefinieerd. Vele andere functies en verschillende parameters laten niets te wensen over.

Specificaties

• Voedingsspanning: AC 230V
• Stroomverbruik: <1W (VA)
• Schakelstroom: max. 16A voor actuatoren gesloten zonder stroom of elektrische verwarming
• Temperatuursensor: NTC 10K25 luchtsensor
• Omgevingstemperatuur: 0...50°C
• Instelpunt bereik: 10...30°C
• Temperatuurinstelling in stappen: ± 0,1°C
• Schakelhysterese: instelbaar tot max. ± 5°C
• Weergavenauwkeurigheid: 0,1 °C geïnterpoleerd en gemiddeld
• Duidelijk LCD-scherm met witte achtergrondverlichting (gedimd na 2 minuten als er geen actie is)
• Bewaring van gegevens in geval van stroomuitval

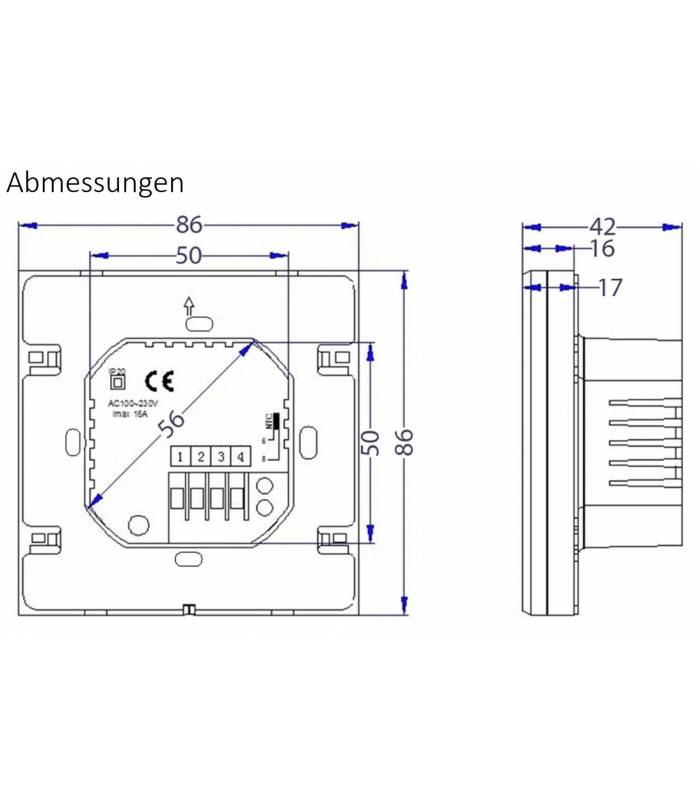

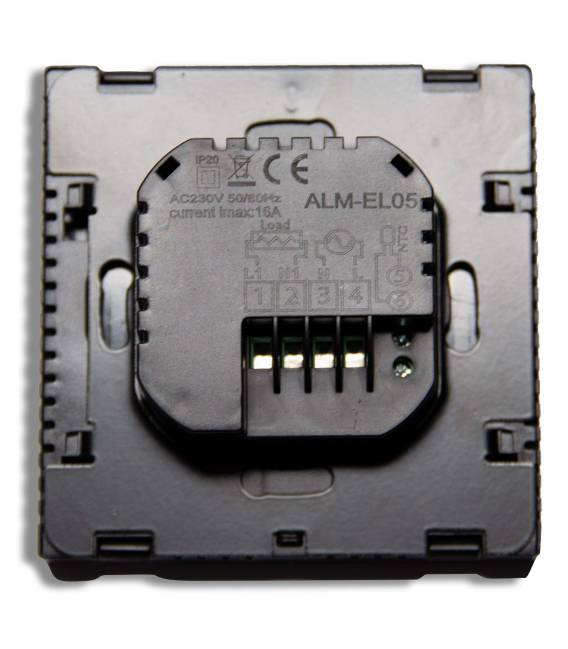

• Afmetingen behuizing: 86 x 86 x 42 mm LCD: 86 x 86 x 17 mm
• Beschermingsklasse: IP20
• Kamerthermostaat kan niet in schakelaarprogramma's worden geïntegreerd
• Individueel dagprogramma (24 uur kan voor elke dag van de week apart worden ingesteld)
• Montage in inbouwdoos: horizontale of verticale montage Ø 60 mm

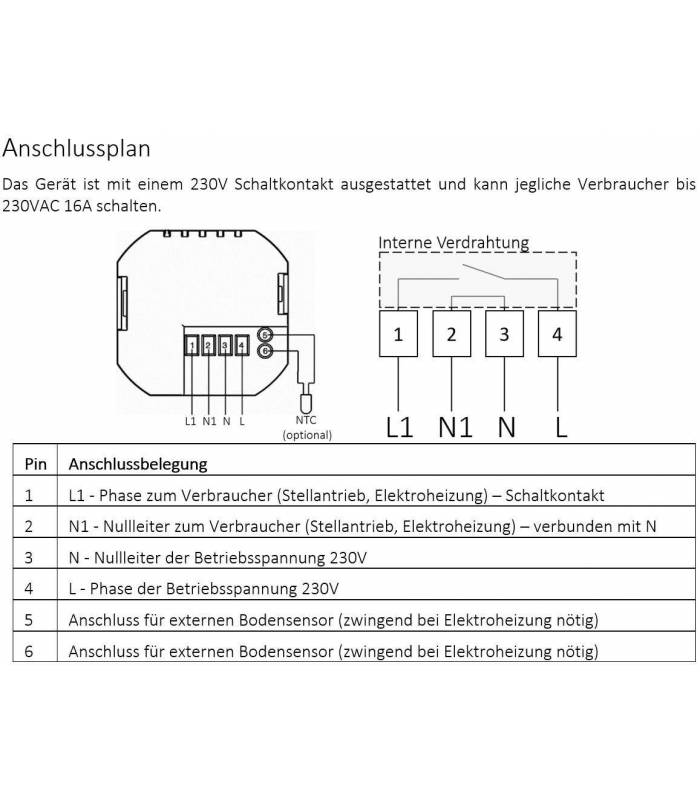

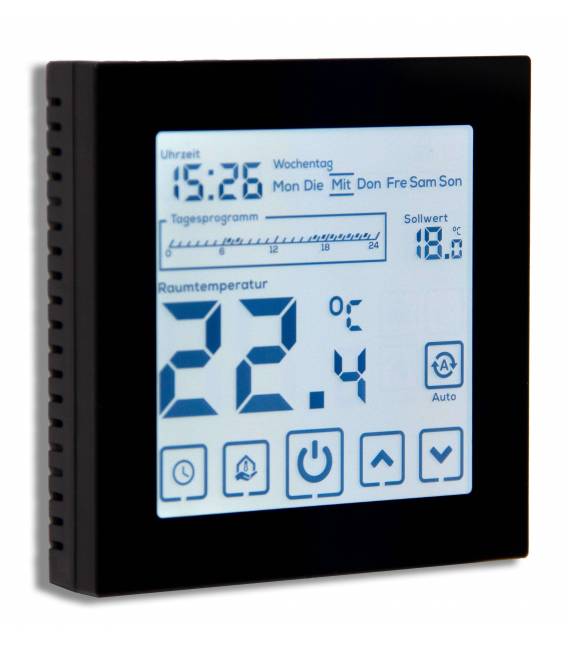

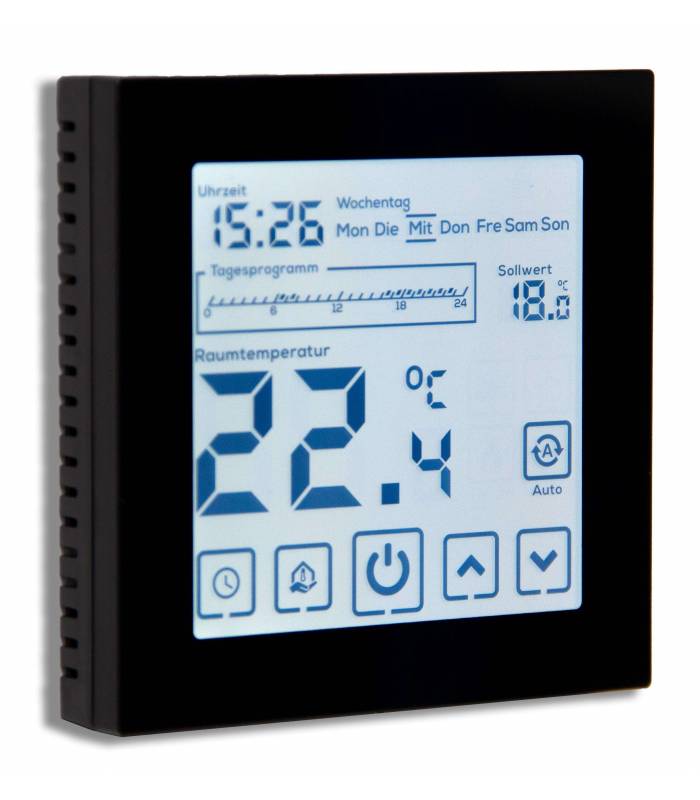

LCD-scherm

Het apparaat heeft een helder en groot LCD-scherm met een witte achtergrondverlichting. Al in het ontwerp werd veel belang gehecht aan een intuïtieve bediening via aanraakbediening. Het display is overzichtelijk vormgegeven en de gemeten kamertemperatuur en het ingestelde instelpunt kunnen in één oogopslag worden bepaald. Het display toont de minuten, de uren en de respectievelijke dag van de week. Er zijn 7 standalone dagprogramma's die je kunt instellen.

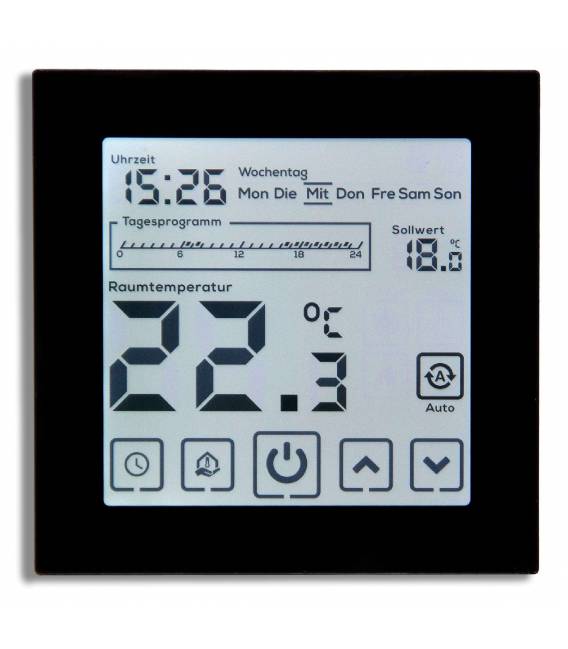

De digitale thermostaat heeft een weergavenauwkeurigheid van 0,1 graden Celsius. Als een stroomstoring je huishouden niet meer van energie voorziet, blijven al je gegevens opgeslagen dankzij de back-up batterij. De thermostaat kan worden gebruikt in verschillende kamers van een huis of appartement met beschermingsklasse IP20. Het display van de kamerthermostaat is verdeeld in 4 hoofdgebieden:

1. In het koptekstgebied wordt tijd- en datuminformatie weergegeven, inclusief de toetsvergrendeling. De dag van de week en de zomer-/wintertijd worden automatisch berekend op basis van de datum die u instelt. De automatische omschakeling tussen zomer- en wintertijd kan onder Instellingen worden geactiveerd of gedeactiveerd.
2. In het tweede gebied wordt het dagprogramma met het temperatuurinstelpunt weergegeven. Het dagprogramma is verdeeld in 24 segmenten, wat staat voor de 24 uur van een dag. In totaal vormen de 7 werkdagen het gehele weekprogramma. Bij het instellen van een setpoint wordt onderscheid gemaakt tussen een comforttemperatuur (voor aanwezigheid) en een ECO-temperatuur (voor afwezigheid). De comforttemperatuur kan voor elke dag van de week anders worden ingesteld, maar de ECO-temperatuur is geldig voor alle dagen van de week en kan worden gewijzigd onder geavanceerde instellingen. De Digitale Thermostaat wordt af fabriek geleverd met het volgende weekprogramma.
3. Onder het dagprogramma wordt de gemeten kamertemperatuur weergegeven. In het rechtergebied geeft de digitale thermostaat de huidige statussymbolen weer. De indeling van het display maakt zo een onmiddellijke aflezing van alle relevante informatie mogelijk.
4. De bedieningsknoppen voor het bedienen van de ruimtecontroller worden weergegeven in de voettekst. Er zijn in totaal 5 knoppen beschikbaar die kunnen worden gebruikt om snel wijzigingen aan te brengen in de digitale thermostaat.

Digitale thermostaatfuncties

Achtergrondverlichting

Tijdens bedrijf wordt de achtergrondverlichting geactiveerd met 100% helderheid. Als er na 2 minuten geen actie meer is op de knop, wordt de verlichting uitgeschakeld. De sterkte van het dimniveau kan in de instellingen worden aangepast tussen 0% en 40%, afhankelijk van de vereisten. De achtergrondverlichting kan ook binnen een bepaald tijdvenster volledig worden uitgeschakeld, bijvoorbeeld om geen lichtbronnen te veroorzaken tijdens de slaapstand in de slaapkamer.

Modus keuze

De ruimtecontroller ondersteunt zowel verwarmings- als koelmodi. Voor de koelmodus moet ook de koelfunctie op uw warmtepomp geactiveerd zijn. De werkingszin van het schakelcontact wordt dan omgekeerd naar de verwarmingsmodus.

Sensor selectie

De ruimteregelaar heeft in totaal 3 verschillende opties welke sensoren een rol moeten spelen in een besturingssysteem.

1. Interne sensor - mogelijke locatie: watervoerende vloerverwarming met actuator
   De kamertemperatuur wordt geregistreerd via de intern geïnstalleerde sensor. De externe sensor is niet nodig en hoeft niet te worden aangesloten.

2. Externe sensor - mogelijke plaats van gebruik Voorbeeld: watervoerende vloerverwarming met actuator
   De kamertemperatuur wordt gemeten via de externe sensor. Afhankelijk van de eisen kan de temperatuur op een andere locatie worden geregistreerd dan de beoogde montageplaats van de ruimtecontroller

3. Interne en externe sensor - mogelijke locatie Voorbeeld: Elektrische kachel
   De kamertemperatuur wordt geregistreerd via de intern geïnstalleerde sensor. De externe sensor moet bij gebruik van elektrische verwarmingsmatten in het vloeroppervlak worden geplaatst. De externe sensor fungeert als warmtebegrenzer en zorgt ervoor dat de verwarming vanaf een bepaalde vloertemperatuur wordt uitgeschakeld om oververhitting en verbranding van de vloer te voorkomen. Het is absoluut noodzakelijk dat de gebruikte verwarmingsmatten een interne oververhittingsbeveiliging bevatten.

Toetsvergrendeling

De toetsvergrendeling kan worden gebruikt om ongewenste wijzigingen in de instellingen door kinderen of vreemden te voorkomen. Om de toetsvergrendeling te activeren, moet de aan/uit-knop ten minste 3 seconden worden ingedrukt wanneer deze is ingeschakeld. Een actieve toetsvergrendeling wordt aangegeven door het overeenkomstige symbool op het display of door het knipperende symbool als iemand een knop probeert in te drukken.

Schakelverschil en sensorkalibratie

Het schakelverschil kan worden gebruikt om de afwijkingswaarde te bepalen vanaf welke het schakelcontact moet worden gesloten of geopend. Dit kan worden gebruikt om de grootte van de hysterese in het verwarmingssysteem te bepalen. Hysterese is het gevolg van tweemaal de waarde van het schakelverschil.

De sensorkalibratie kan worden gebruikt om de gemeten temperatuurwaarde aan te passen. De kalibratie moet op zijn vroegst na 24 uur continu gebruik worden uitgevoerd, zodat de definitieve waarden beschikbaar zijn.

Controle modus

De ruimteregelaar biedt 2 besturingstypen om uit te kiezen:

1. Tweepuntsregelaar (aanbevolen voor watervoerende vloerverwarming)
   Een tweepuntsregelaar is een proportionele regelaar en regelt volgens het opgegeven schakelverschil. Als de kamertemperatuur onder de ingestelde waarde en het schakelverschil komt, wordt het schakelcontact in de verwarmingsmodus gesloten. Als de kamertemperatuur de ingestelde waarde plus het schakelverschil overschrijdt, wordt het schakelcontact in de verwarmingsmodus geopend. Daarom wordt een hysterese gebruikt die bestaat uit het dubbele van het schakelverschil. Een gesloten schakelcontact wordt in de verwarmingsmodus weergegeven door het actieve symbool "HEAT". Het gedrag in de koelmodus is analoog omkerend.

2. PI-regelaar (proportioneel-integrale regelaar)
   Een PI regulator bestaat uit 2 delen, een P deel en een I deel. Het P-gedeelte komt overeen met de hierboven beschreven tweepuntsregelaar en heeft een proportioneel effect. De I-component daarentegen heeft geen vaste toewijzing tussen de gewenste waarde en de temperatuurafwijking, maar is ook afhankelijk van de duur van de afwijking in de tijd. De ruimteregelaar probeert op basis van het PI-algoritme het opgegeven setpoint optimaal te bereiken. De PI-parameters kunnen in de instellingen worden gewijzigd, afhankelijk van de vereisten.

Hoogtepunten

• Groot LCD-scherm met witte achtergrondverlichting en aanraakknoppen
• Duidelijke weergave van de gewenste temperatuur en de gemeten kamertemperatuur
• Weergave van de tijd (minuten, uren, dag van de week)
• Weekprogramma met 7 onafhankelijke dagprogramma's
• Temperatuurmeting instelbaar d.m.v. interne of externe sensor
• Definitie van comfort en ECO-temperatuur geldig in het dagprogramma
• Bewaring van gegevens in geval van stroomuitval door middel van een back-upbatterij
• Verwarming/koeling, schakelverschil, kalibratie, vorstbeveiliging, display uit 's nachts en nog veel meer.

Omvang van de levering

• Digitale thermostaat EL05 zwart voor watervoerende vloerverwarming / elektrische verwarming

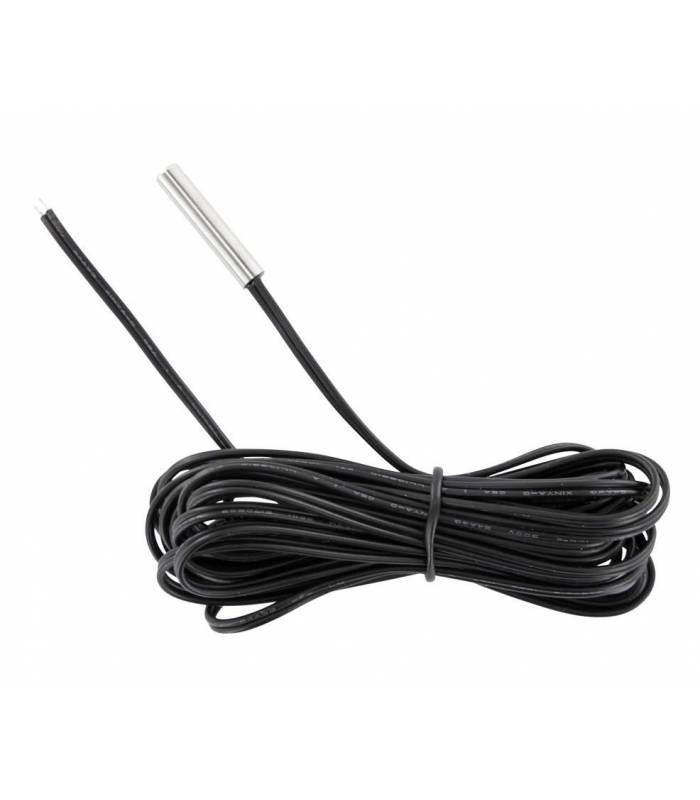

• externe vloersensor (alleen aan te sluiten met elektrische verwarming / gewoon weglaten met actuatoren) Ø5mm x 26mm, kabellengte 3m, NTC 10K25
• Gebruiksaanwijzing in het Duits (zie tabblad Download)

Let op: het display heeft 2 screenprotectors en de onderste folie is bijna onzichtbaar!

Waarschuwing kamerthermostaat

Elektronische verbruikers mogen alleen worden geïnstalleerd door voldoende gekwalificeerd personeel.
