Das Produkt ist ausverkauft und wird nicht mehr nachgeliefert. Nachfolger mit dem gleichen Display sowie Smart Funktionen über MQTT voraussichtlich ab 1 Quartal 2024 verfügbar.

Digital Thermostat EL05

Von der Idee zum Produkt

Aufgrund unserer langjährigen Erfahrung im Bereich der Einzelraumregelung entstand unser weiteres eigenes Digital Thermostat. Bei der Entwicklung des Raumreglers wurde großer Wert auf wichtige und nützliche Funktionen gelegt. Eine Softwareentwicklung im eigenen Hause konnte entsprechende Flexibilität bieten. Die Raumtemperaturregler sind elektronische Regler in einem eleganten Design für die Montage in einer UP-Dose. Ansprechend im Design, überzeugend in seiner Handhabung und Funktion. Das Digital Thermostat eignet sich hervorragend als Temperaturregler für wasserführende Fußbodenheizungen als auch Elektroheizungen. Der Regler misst mit dem internen die Raumtemperatur und schließt bei Unterschreitung der Sollwerttemperatur den Heizkontakt. Alternativ kann anhand des externen Sensors mittels der Bodentemperatur geregelt werden. Das übersichtliche LCD-Display ermöglicht eine intuitive Bedienung sowie Erstellung eines Tagesprogramms. Der Sollwert ist im Tagesprogramm in 24 Stunden unterteilt und kann für jeden Wochentag eigenständig definiert werden. Viele weitere Funktionen sowie verschiedene Parameter lassen keine Wünsche offen.

Technische Daten

• Betriebsspannung: AC 230V
• Leistungsaufnahme: <1W (VA)
• Schaltstrom: max. 16A für Stellantriebe stromlos geschlossen oder Elektroheizung
• Temperaturfühler: Luftsensor NTC 10K25
• Umgebungstemperatur: 0...50°C
• Sollwertbereich: 10...30°C
• Temperatureinstellung in Schritten: ± 0,1°C
• Schalthysterese: einstellbar bis max. ± 5°C
• Anzeigegenauigkeit: 0.1°C interpoliert und gemittelt
• übersichtliches LCD-Display mit weißer Hintergrundbeleuchtung (nach 2 Minuten gedimmt, falls keine Aktion)
• Datenerhalt bei Stromausfall

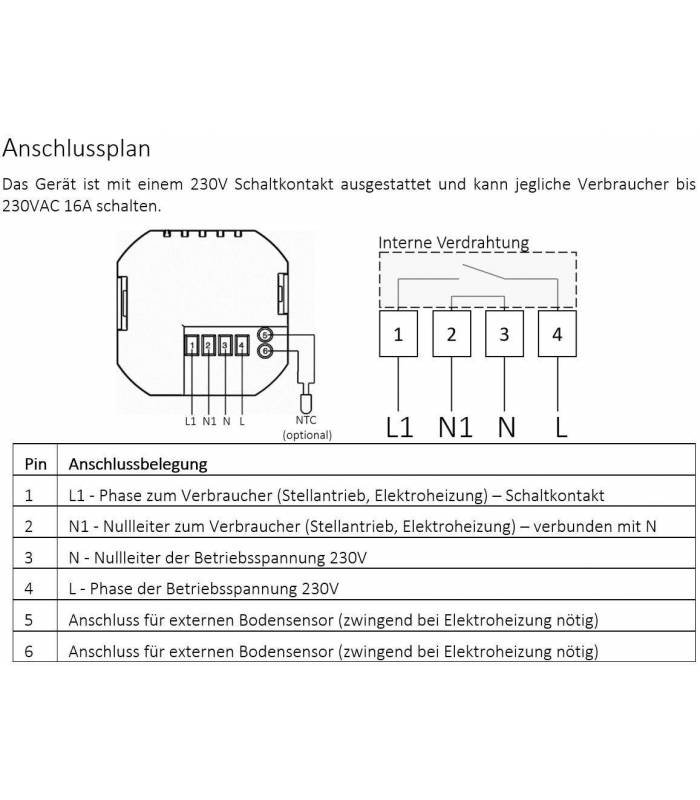

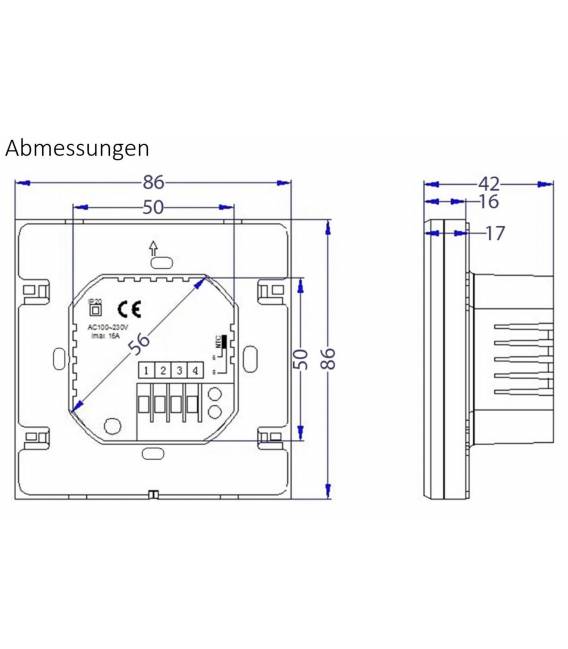

• Abmessung Gehäuse: 86 x 86 x 42 mm LCD: 86 x 86 x 17 mm
• Schutzklasse: IP20
• Raumthermostat ist in Schalterprogramme nicht integrierbar
• Individuelles Tagesprogramm (24 Stunden für jeden Wochentag separat einstellbar)
• Montage in UP-Dose: horizontale oder vertikale Befestigung Ø 60mm

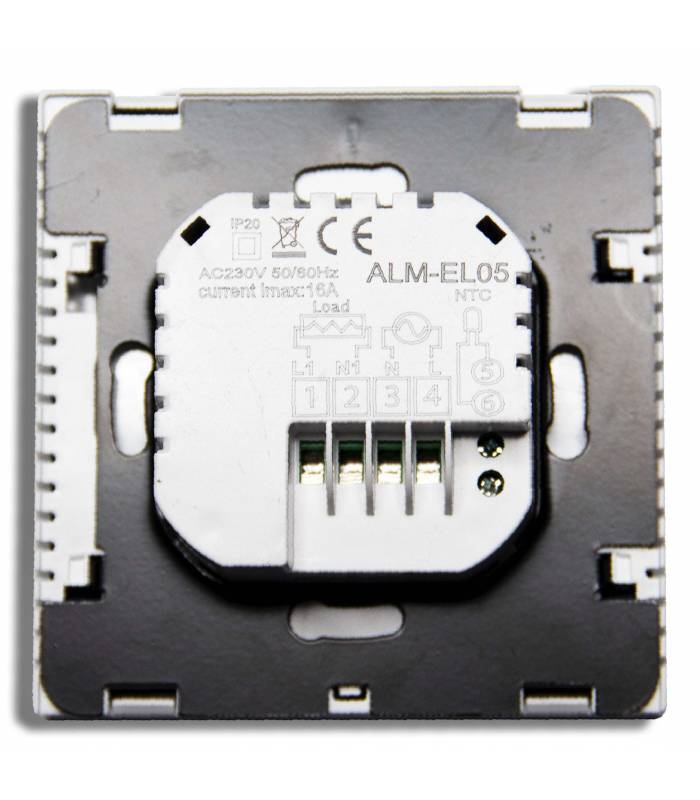

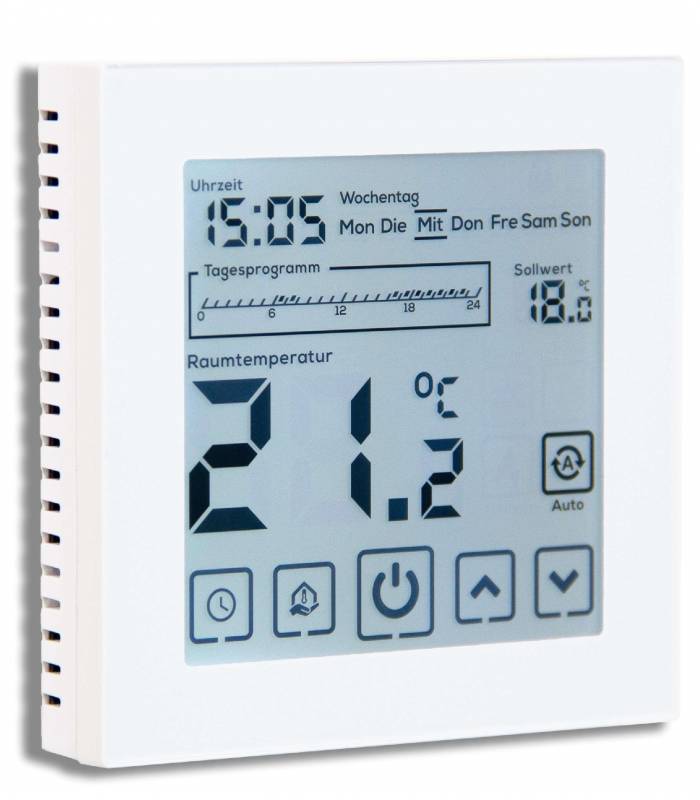

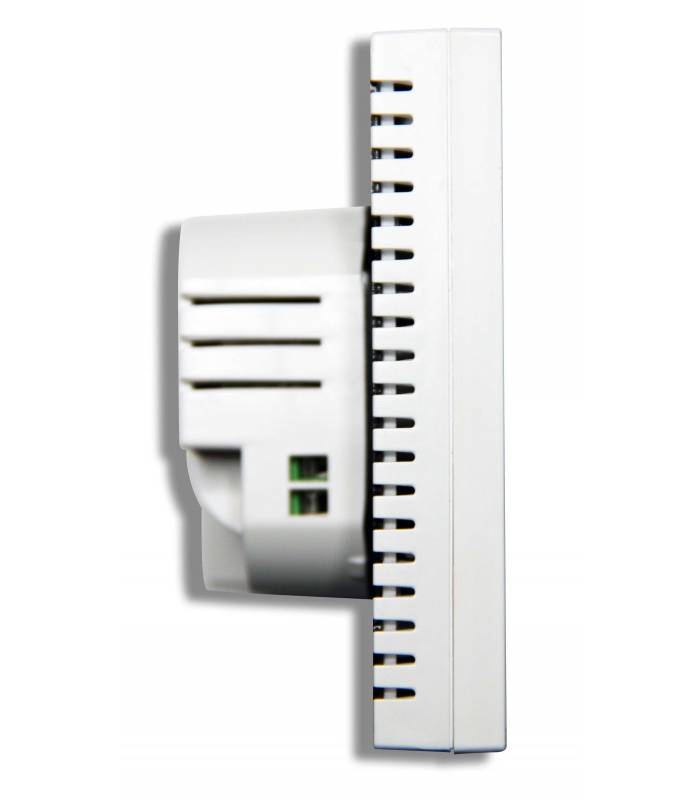

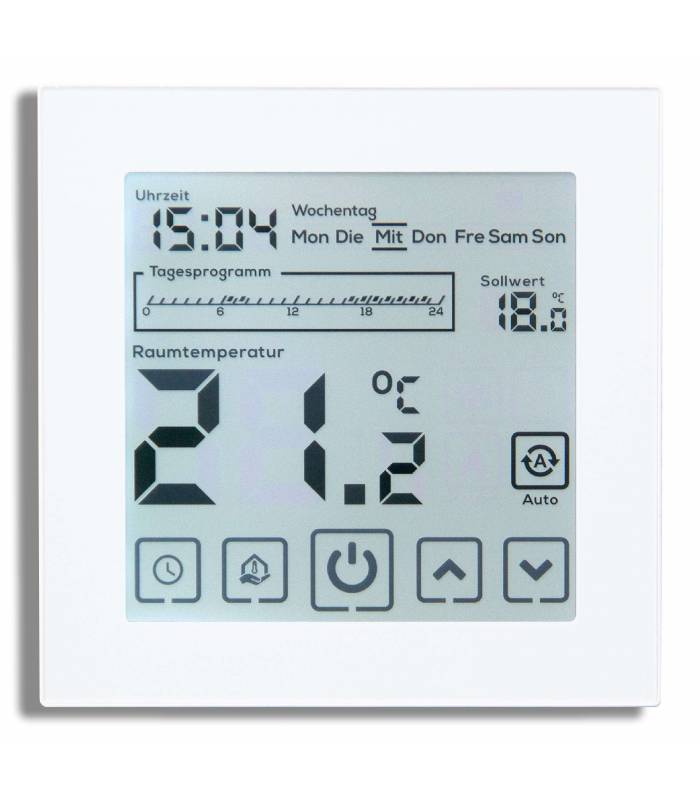

LCD-Display

Das Gerät besitzt ein übersichtliches und großes LCD-Display mit weißer Hintergrundbeleuchtung. Bereits beim Design wurde großer Wert auf intuitive Bedienung per Touch Steuerung gelegt. Die Anzeige ist übersichtlich gestaltet und die gemessene Raumtemperatur sowie der eingestellte Sollwert lassen mit einem Blick ermitteln. Dargestellt werden auf dem Display die Minuten, die Stunden und der jeweilige Wochentag. Es gibt 7 eigenständige Tagesprogramme, die Sie einstellen können.

Das Digital Thermostat besitzt eine Anzeigegenauigkeit von 0,1 Grad Celsius. Sollte ein Stromausfall Ihren Haushalt energetisch nicht mehr versorgen, bleiben all Ihre Daten dank der Backupbatterie gespeichert. Das Thermostat lässt sich mit der Schutzklasse IP20 in verschiedenen Räumen eines Hauses oder Wohnung einsetzen. Das Raumthermostat Display ist in 4 Hauptbereiche unterteilt:

1. Im Kopfbereich werden Zeit sowie Datuminformationen inkl. der Tastensperre dargestellt. Der Wochentag sowie die Sommer/Winterzeit wird automatisch basierend auf dem eingestellten Datum berechnet. Die automatische Sommer/Winterzeit Umstellung kann unter Einstellungen entsprechend aktiviert bzw. deaktiviert werden.
2. Im zweiten Bereich werden das Tagesprogramm mit dem Temperatur Sollwert angezeigt. Das Tagesprogramm ist in 24 Segmente unterteilt, was die 24 Stunden eines Tages repräsentiert. In der Summe bilden die 7 Werktage das gesamte Wochenprogramm. Bei Sollwertvorgabe unterscheidet man zwischen einer Komfort Temperatur (für Anwesenheit) sowie einer ECO Temperatur (für Abwesenheit). Die Komfort Temperatur kann für jeden Wochentag unterschiedlich eingestellt werden, die ECO Temperatur ist hingegen für alle Wochentage gültig und kann unter erweiterten Einstellungen verändert werden. Das Digital Thermostat wird vom Werk mit folgendem Wochenprogramm ausgeliefert.
3. Unterhalb des Tagesprogramms wird die gemessene Raumtemperatur dargestellt. Im rechten Bereich stellt das Digital Thermostat die aktuellen Statussymbole dar. Die Aufteilung des Displays ermöglicht so eine sofortige Ablesung aller relevanter Informationen.
4. Im Fußbereich sind die Bedienungstasten zur Steuerung des Raumreglers abgebildet. Es stehen insgesamt 5 Tasten zur Verfügung, mit denen schnell Änderungen am Digital Thermostat vorgenommen werden können.

Digital Thermostat Eigenschaften

Hintergrundbeleuchtung

Während der Bedienung wird die Hintergrundbeleuchtung mit 100% Leuchtkraft aktiviert. Sollte nach 2 Minuten keine weitere Tastenaktion stattfinden, so wird die Beleuchtung heruntergeregelt. Die Stärke des Dimm Levels kann in den Einstellungen je nach Anforderung zwischen 0% und 40% eingestellt werden. Auch lässt sich die Hintergrundbeleuchtung innerhalb eines bestimmten Zeitfensters komplett abschalten, um z.B. im Schlafzimmer keine Leuchtquellen zu Schlafzeit zu verursachen.

Modus Wahl

Der Raumregler unterstützt sowohl den Heiz- als auch Kühlmodus. Für den Kühlmodus muss die Kühlfunktion an Ihrer Wärmepumpe ebenfalls aktiviert werden. Der Wirksinn des Schaltkontakts erfolgt sodann umgekehrt zum Heizmodus.

Sensorwahl

Der Raumregler besitzt insgesamt 3 verschiedene Möglichkeiten, welche Sensoren bei einer Regelung eine Rolle spielen sollen.

1. Interner Sensor - möglicher Einsatzort: wasserführende Fußbodenheizung mit Stellantrieb
   Die Erfassung der Raumtemperatur erfolgt über den intern verbauten Sensor. Der externe Sensor wird nicht gebraucht und muss nicht angeschlossen werden.

2. Externer Sensor - möglicher Einsatzort Beispiel: wasserführende Fußbodenheizung mit Stellantrieb
   Die Erfassung der Raumtemperatur erfolgt über den externen Sensor. Je nach Anforderung kann die Temperatur an einem anderen Ort erfasst werden als der vorgesehene Montageplatz des Raumreglers

3. Interner und externer Sensor - möglicher Einsatzort Beispiel: Elektroheizung
   Die Erfassung der Raumtemperatur erfolgt über den intern verbauten Sensor. Der externe Sensor muss bei Verwendung von Elektroheizmatten im Bodenbereich positioniert werden. Der externe Sensor fungiert als Heizbegrenzer und sorgt, dass ab einer bestimmten Bodentemperatur die Heizung abgeschaltet wird zur Vermeidung von Bodenüberhitzung sowie Verbrennung. Es ist unbedingt erforderlich, dass die verwendeten Heizmatten einen internen Überhitzungsschutz beinhalten.

Tastensperre

Mit der Tastensperre lässt sich ein unerwünschtes Verändern der Einstellungen durch Kinder oder Fremde vermeiden. Zum Aktivieren der Tastensperre muss die Taste Ein/Aus im eingeschalteten Zustand für mindestens 3 Sekunden festgehalten werden. Eine aktive Tastensperre wird durch das entsprechende Symbol im Display angezeigt bzw. durch das blinkende Symbol dargestellt, falls jemand versuchen sollte eine beliebige Taste zu betätigen.

Schaltdifferenz und Sensorkalibrierung

Mit der Schaltdifferenz lässt sich definieren ab welchem Abweichungswert der Schaltkontakt geschlossen bzw. geöffnet werden soll. Hierüber lässt sich die Größe der Hysterese im Heizsystem definieren. Die Hysterese ergibt sich aus dem doppelten Wert der Schaltdifferenz.

Mit der Sensorkalibrierung lässt sich eine Justierung des gemessenen Temperaturwertes durchzuführen. Eine Kalibrierung sollte frühestens nach 24 Stunden Dauerbetrieb durchgeführt werden, damit endgültige Werte zur Verfügung stehen.

Regelungsmodus

Der Raumreger bietet 2 Regelungsarten zur Auswahl an:

1. Zweipunktregler (empfohlen für wasserführende Fußbodenheizung)
   Ein Zweipunktregler ist ein proportionaler Regler und regelt nach Vorgabe der eingestellten Schaltdifferenz. Unterschreitet die Raumtemperatur den Sollwert sowie die Schaltdifferenz, wird der Schaltkontakt im Heizmodus geschlossen. Überschreitet die Raumtemperatur den Sollwert zzgl. der Schaltdifferenz, wird der Schaltkontakt im Heizmodus geöffnet. Folglich wird nach einer Hysterese, die aus doppelter Schaltdifferenz besteht, geregelt. Ein geschlossener Schaltkontakt wird durch das aktive Symbol „HEIZEN“ im Heizmodus dargestellt. Das Verhalten im Kühlmodus ist analog invertierend.

2. PI-Regler (Proportional-Integraler Regler)
   Ein PI-Regler besteht aus 2 Teilen, einem P-Anteil und einem I-Anteil. Der P-Anteil ist dem oben beschriebenen Zweipunktregler gleichzusetzen und ist proportional wirkend. Der I-Anteil hat hingegen keine feste Zuordnung zwischen dem Sollwert und der Temperaturabweichung, sondern ist auch von der zeitlichen Abweichungsdauer abhängig. Der Raumregler versucht den vorgegebenen Sollwert optimal zu erreichen basierend auf dem PI Algorithmus. Die PI Parameter können je nach Anforderung in den Einstellungen verändert werden.

Highlights

• Großes LCD-Display mit weißer Hintergrundbeleuchtung und Touch Tasten
• Übersichtliche Anzeige der Sollwerttemperatur sowie gemessener Raumtemperatur
• Darstellung der Uhrzeit (Minuten, Stunden, Wochentag)
• Wochenprogramm mit 7 eigenständigen Tagesprogrammen
• Temperaturmessung mittels internen oder externen Sensors einstellbar
• Definition von Komfort sowie ECO Temperatur gültig im Tagesprogramm
• Datenerhalt im Falle eines Stromausfalls durch eine Backupbatterie
• Heizen/Kühlen, Schaltdifferenz, Kalibrierung, Frostschutz, Display Aus in der Nacht, uvm.

Lieferumfang

• Digital Thermostat EL05 weiß für wasserführende Fußbodenheizung / Elektroheizung

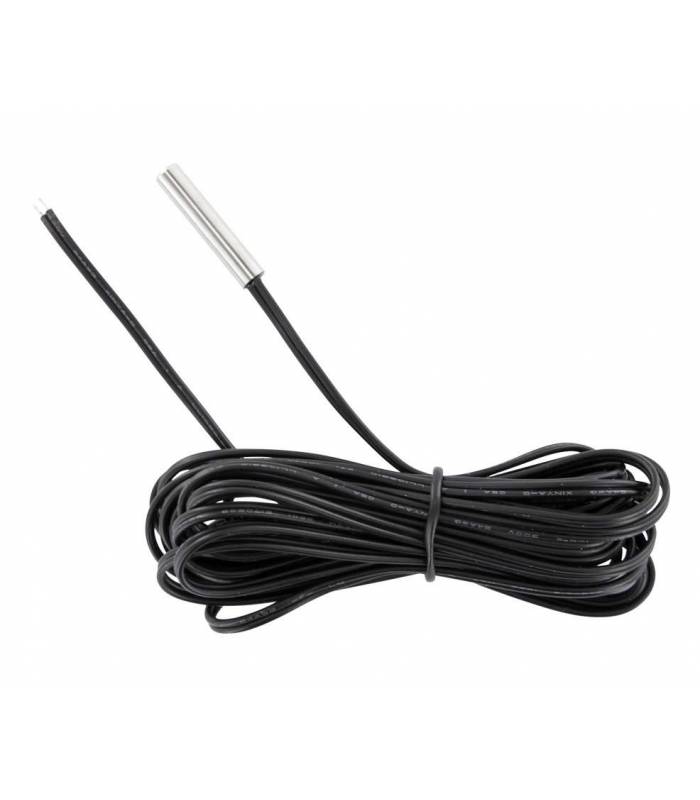

• externer Bodensensor (anzuschließen nur bei Elektroheizung / bei Stellantrieben einfach weglassen) Ø5mm x 26mm, Kabellänge 3m, NTC 10K25
• Bedienungsanleitung auf Deutsch (siehe TAB Download)

Bitte beachten Sie, dass das Display mit 2 Displayschutzfolien versehen ist und die untere Folie fast unsichtbar ist!

Warnhinweis zum Raumthermostat

Elektronische Verbraucher dürfen nur von entsprechend qualifiziertem Fachpersonal installiert werden.
