Digital Thermostat Fussbodenheizung X1

ALM-X1

Neuer Artikel

Digital Thermostat X1 für Fußbodenheizung - designorientiertes Raumthermostat mit schöner Glasoptik, Multilanguage, Tagesprogramm, Heizen/Kühlen, einstellbarer Schaltdifferenz, potentialfrei und vieles mehr

Weitere Details

79,99 €

Inkl. MwSt.
0.25 kg
Nicht mehr lieferbar


Produktbeschreibung

Das Produkt ist ausverkauft und wird nicht mehr nachgeliefert. Nachfolger mit einem Farbdisplay sowie Smart Funktionen über MQTT voraussichtlich im 1. Quartal 2025 verfügbar.

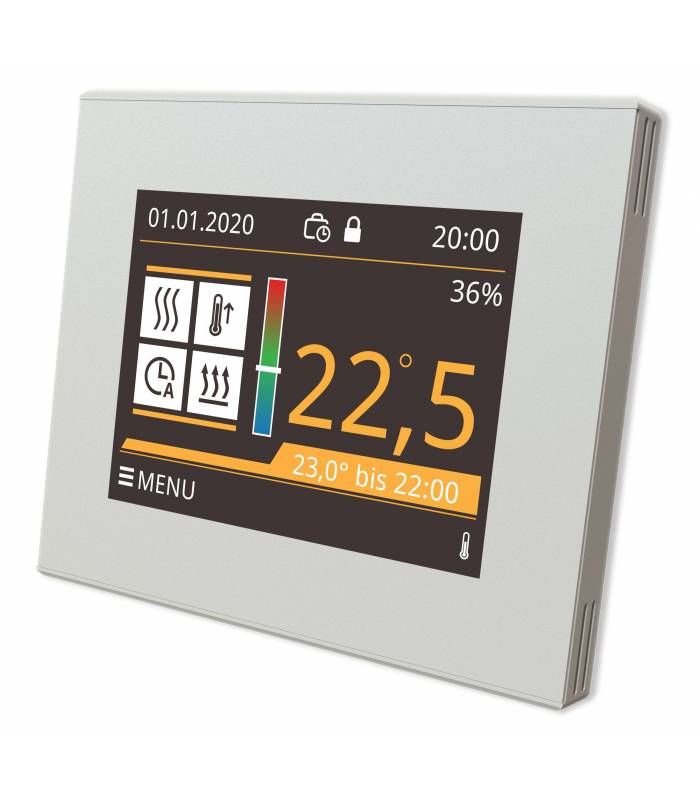

Digital Thermostat X1

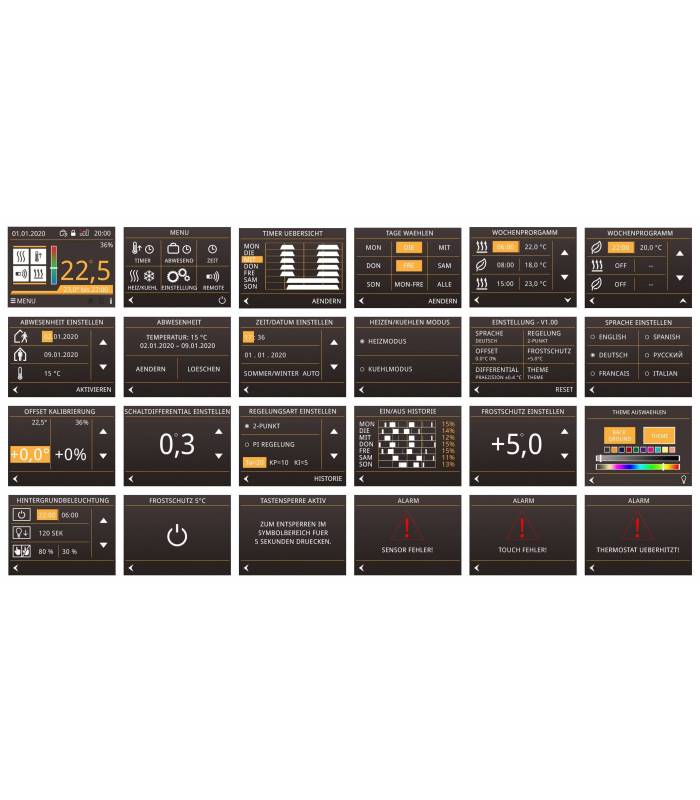

Digital Thermostat X1 Display Übersicht

Design trifft Funktion

Aufgrund unserer langjährigen Erfahrung im Bereich der Einzelraumregelung entstand unser weiteres multifunktionales Digital Thermostat für Fußbodenheizung mit vielen Funktionen. Bei der Entwicklung des Raumreglers wurde großer Wert auf Design sowie  nützliche Funktionen gelegt. Eine Softwareentwicklung im eigenen Hause konnte entsprechende Flexibilität bieten. Der Raumregler X1 dient zur Temperatur- und Feuchteerfassung sowie Regelung der Raumtemperatur in der Einzelraumregelung. Die Bedienfunktionen lassen sich flexibel je nach Raumanforderung definieren und verwenden. Das übersichtliche TFT-Farbdisplay ermöglicht eine intuitive Bedienung sowie Erstellung eines Tagesprogramms. Viele weitere Funktionen sowie verschiedene Parameter lassen keine Wünsche offen.

Technische Daten

  • Meßgrößen: Temperatur und Feuchte
  • Betriebsspannung: 100..240VAC
  • Leistungsaufnahme: <2W (VA)
  • Meßbereich Temperatur: 0..40°C
  • Meßbereich Feuchte: 0..100% rH ohne Betauung

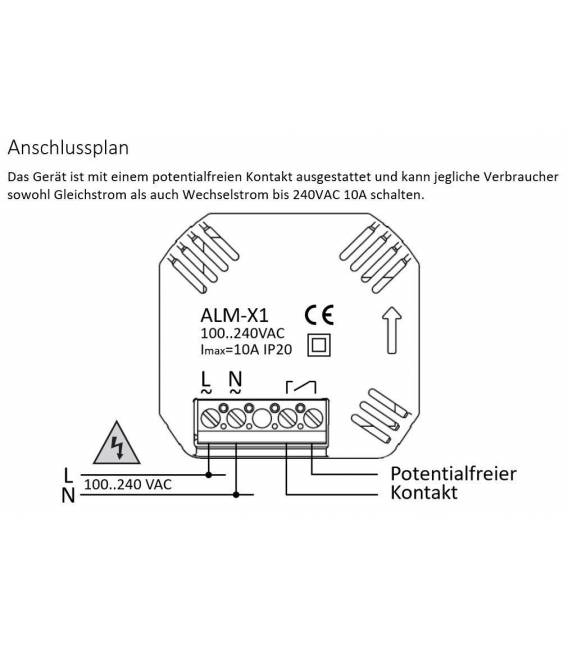

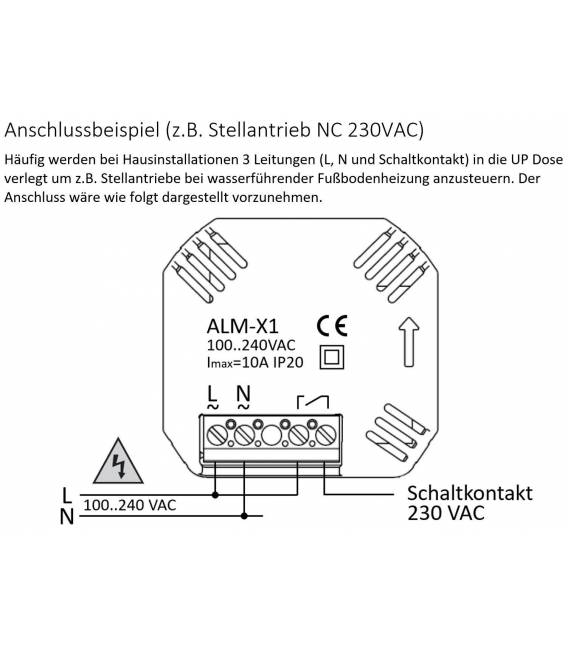

  • Schaltstrom: potentialfrei, max. 10A für Stellantriebe stromlos geschlossen oder Elektroheizung
  • Sensor: Digitalsensor Sensirion SHT30 zur Erfassung von Temperatur und Feuchte
  • Umgebungstemperatur: 0...55°C
  • Temperatureinstellung in Schritten: ± 0,1°C
  • Schaltdifferenz: einstellbar 0,3°..5°C oder PI Regelung
  • Anzeigegenauigkeit: 0.1°C interpoliert und gemittelt
  • übersichtliches Farbdisplay: 3,5" TFT 320x240 Pixel
  • Datenerhalt bei Stromausfall

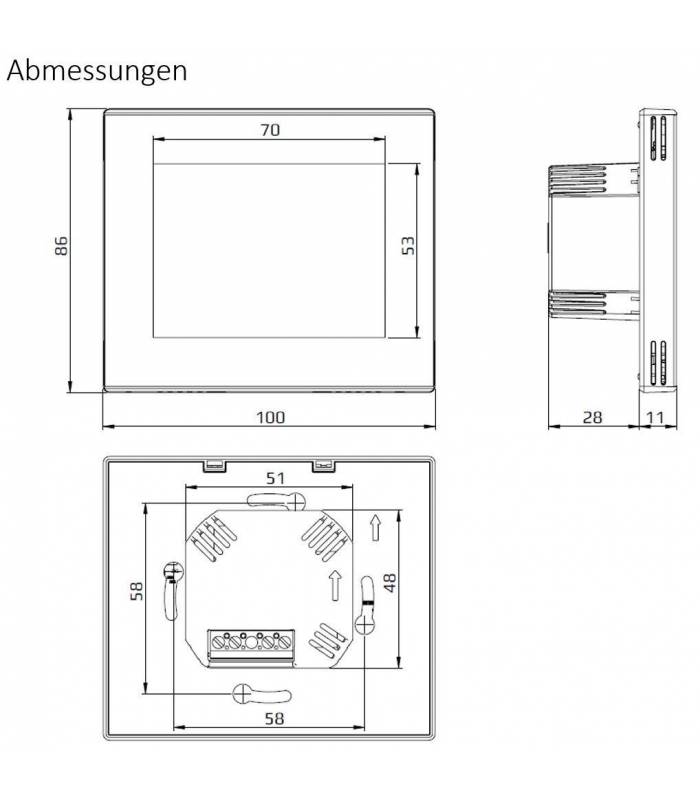

  • Abmessung Gehäuse: 100 x 86 x 39mm, Farbdisplay: 70 x 53 mm
  • Schutzklasse: IP20
  • Digital Thermostat ist in Schalterprogramme nicht integrierbar
  • Individuelles Tages/Wochenprogramm für jeden Wochentag einstellbar

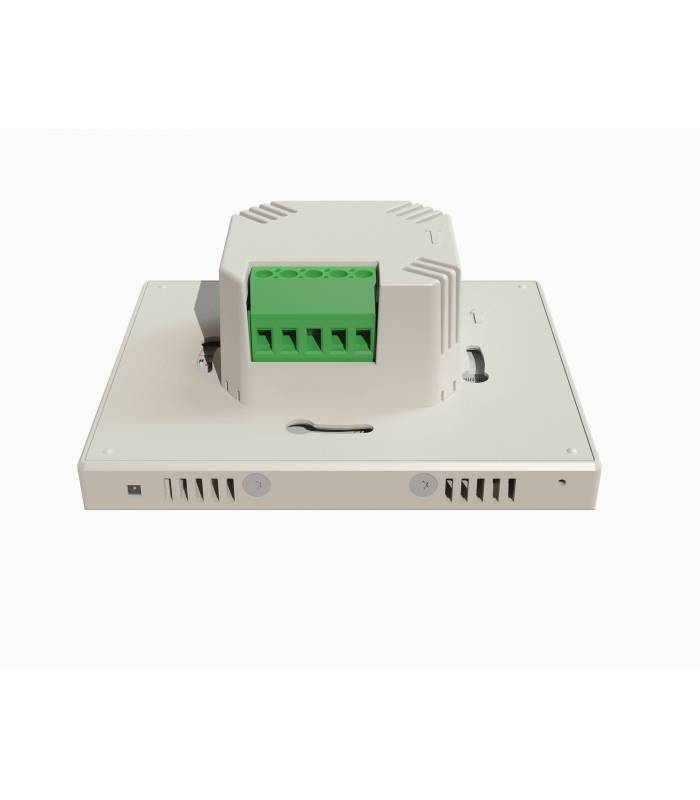

  • Montage in UP-Dose: horizontale oder vertikale Befestigung Ø 60mm
  • Firmware: updatefähig mittels Mikro-USB

TFT-Farbdisplay & die Bedienoberfläche

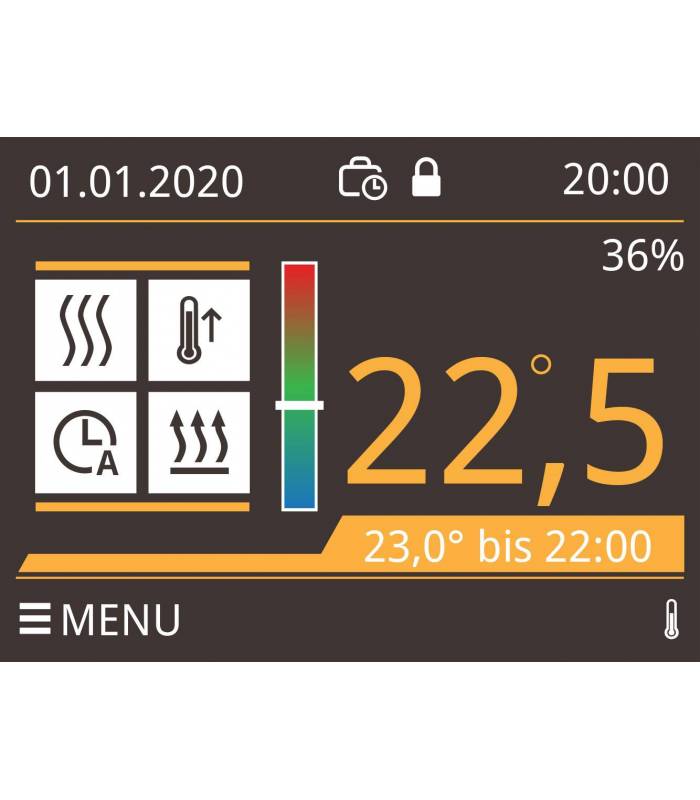

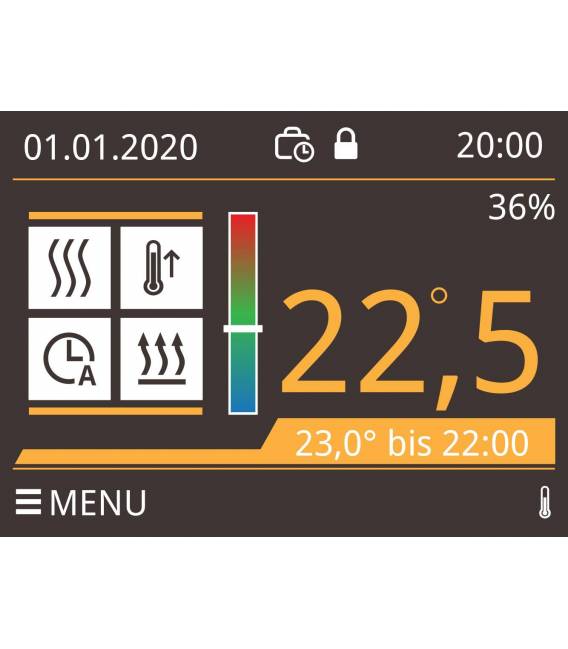

Display Übersicht Funktionen Digital Thermostat 1

Das Gerät besitzt ein 3.5" großes und übersichtliches TFT-Farbdisplay mit einem kapazitivem Touchscreen. Bereits beim Design wurde großer Wert auf intuitive Bedienung per Touch Steuerung gelegt. Die Anzeige ist designorientiert und übersichtlich gestaltet und die gemessene Raumtemperatur sowie der eingestellte Sollwert lassen mit einem Blick ermitteln. Dargestellt werden auf dem Display das Datum, die Uhrzeit, Statussymbole, Istwert Temperatur, Istwert Luftfeuchte sowie Sollwert Temperatur mit zeitlicher Vorgabe.

Wochenprogramm

Die dargestellte Übersicht liefert eine grafische Darstellung des Wochenprogramms. Die hier markierten Zeitintervalle spiegeln den Komfortmodus wider. Unter Komfortmodus versteht sich eine Sollwertvorgabe über 20°C. Der nicht markierte Bereich ist als ECO Modus zu verstehen und die Sollwertvorgabe liegt in diesem Bereich unter 20°C. Der an dieser Stelle markierte Wochentag spiegelt den aktuellen Tag, basierend auf dem eingestellten Datum. Veränderung der Sollwertparameter kann mittels Betätigung auf „Ändern“ durchgeführt werden.

Wochenprogramm in grafischer Form dargestellt

Abwesenheitsprogramm

Abwesenheit programmierbar Digital Thermostat

Das Abwesenheitsprogramm bietet die Möglichkeit eine längere Abwesenheit zu planen (z.B. Urlaub), und für diesen Zeitraum eine explizite Sollwertvorgabe einzustellen. Einstellungen des Wochenprogramms bleiben erhalten, finden jedoch im Zeitraum der Abwesenheit keine Anwendung. Nach Ablauf des eingestellten Zeitraumes kehrt das Thermostat wieder in den Regelbetrieb über. Bei Betreten des Abwesenheit Programms werden Parameter abhängig vom aktuell eingestellten Datum vorgeschlagen und können nach Bedarf verändert werden.

Uhrzeit/Datum

An dieser Stelle können die Uhrzeit, Datum sowie die automatische Umstellung der Sommer/Winterzeit eingestellt werden. Zur Veränderung eines Parameters reicht es diesen auszuwählen und mittels der Pfeiltasten einzustellen. In Vorbereitung auf die Abschaffung der Sommer/Winterzeit innerhalb der Europäischen Union ist die automatische Sommer/Winterzeit Umschaltung werkseitig deaktiviert, kann jedoch bei Bedarf wieder auf „AUTO“ eingeschaltet werden.

Zeitinformationen Digital Thermostat

Einstellungen

Einstellungen Digital Thermostat X1 Smart

  • Multilanguage: 6 Sprachen - Englisch, Deutsch, Französisch, Spanisch, Russisch oder Italienisch
  • Offset: Kalibrierung von Temperatur sowie Luftfeuchtigkeit
  • Schaltdifferential: Steuern Sie selbst wie und wann Ihre Heizung auf Temperaturveränderungen reagieren soll
  • Regelung: 2-Punkt Regelung oder PI-Regelung (PI Parameter für eigene Bedürfnisse einstellbar)
  • Frostschutz: Zur Vermeidung von Kondenswasserbildung bei unbewohnten Objekten
  • Theme: Freie Farbauschwahl für das Theme/Hintergrund sowie Einstellung für das Verhalten der Hintergrundbeleuchtung

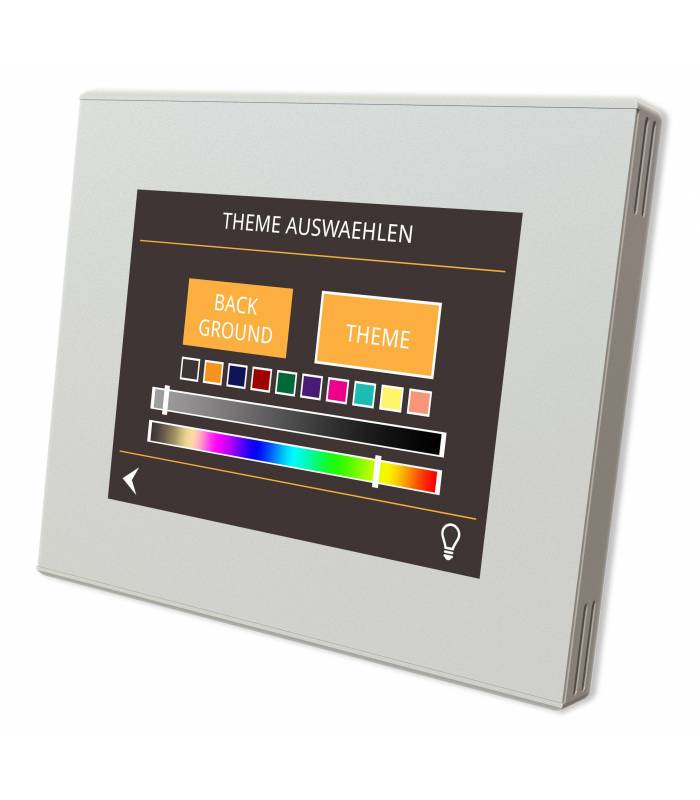

Theme

Im Farbschema kann je nach Wunsch die farbliche Darstellung des Themes sowie des Hintergrundes verändert werden. Hierzu zuerst das Theme oder Hintergrund wählen und anhand der Standardfarben oder der unteren Slidern den gewünschten Farbton wählen. Die unteren Slider bieten die Möglichkeit eines schwarz/weiß Tons oder eines Farbtons. Die vom Werk voreingestellten Farbwerte sind für Hintergrund: Braun und Theme: Gelb/Orange

Farbschema Digital Thermostat X1

Hintergrundbeleuchtung

Hintergrundbeleuctung Digital Thermostat X1

Display Aus Zeitfenster - Zur Vermeidung von störenden Lichtquellen zu Schlafzeiten kann das Display in dem vorgegebenen Zeitrahmen ausgeschaltet werden.
Dimmzeit – die Dimmzeit bestimmt nach wieviel Sekunden die Hintergrundbeleuchtung gedimmt werden soll, sofern keine Tasten betätigt werden.
Sensitivität – bestimmen Sie selbst die Leuchtkraft der Hintergrundbeleuchtung, wenn das Display aktiv betätigt wird bzw. den passiven Wert.

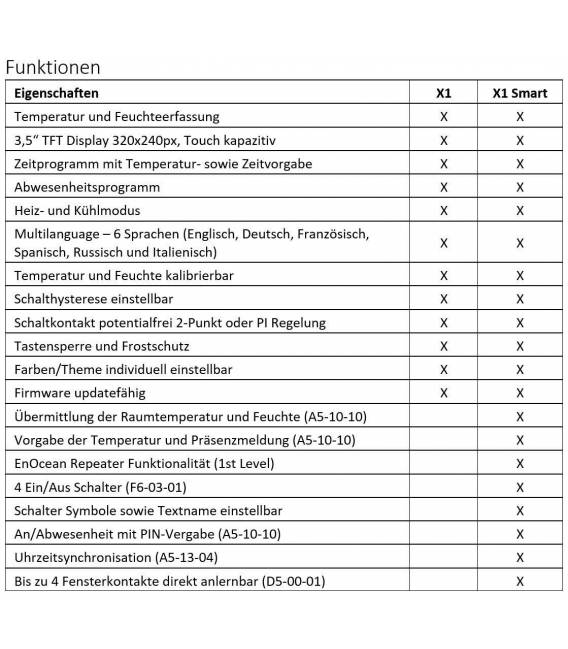

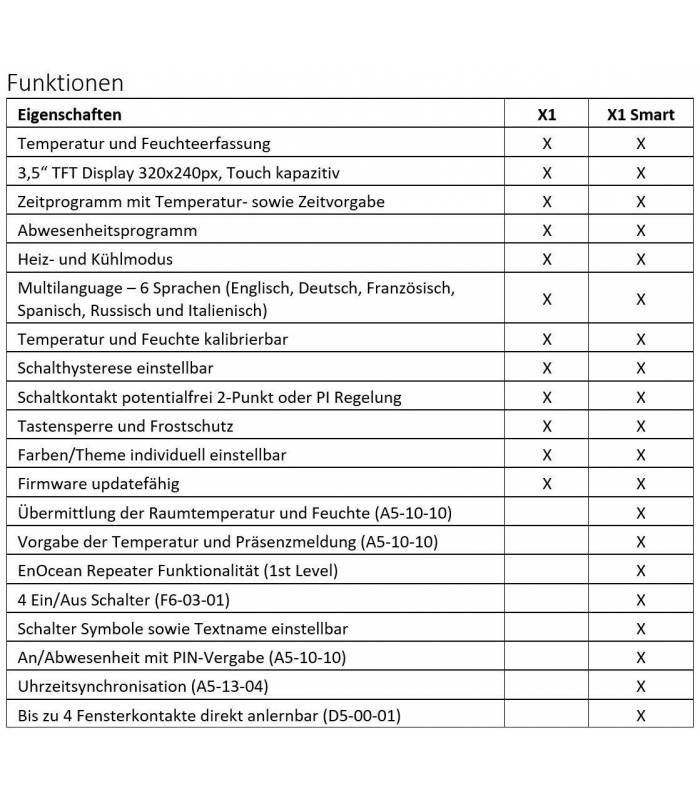

Highlights

  • Großes 3.5" TFT-Farbdisplay mit kapazitivem Touch Display
  • designorientierte und übersichtliche Anzeige
  • Darstellung aller relevanter Parameter auf einen Blick
  • Temperaturmessung sowie Feuchtemessung mittels Sensirion Sensors
  • programmierbares Wochenprogramm mit bis zu 6 Zeitintervallen für jeden einzelnen Wochentag
  • Abwesenheitsprogramm
  • Sommer/Winterzeit
  • Multilanguage (Englisch, Deutsch, Französisch, Spanisch, Russisch oder Italienisch)
  • 2-Punkt Regelung oder PI Regelung
  • Freie Farbauswahl für Hintergrund sowie Theme
  • volle Kontrolle über die Hintergrundbeleuchtung
  • Datenerhalt im Falle eines Stromausfalls bis 48 Stunden
  • Heizen/Kühlen, Schaltdifferenz, Sensor Kalibrierung, Frostschutz, Display Aus in der Nacht, uvm.
  • Firmware updatefähig mittels Mikro-USB

Lieferumfang

  • Digital Thermostat X1
  • Datenblatt (siehe TAB Download)
  • Montageschrauben
  • Bedienungsanleitung (nur online, siehe TAB Download)
  • Firmware Update Anleitung (nur online, siehe TAB Download)

Warnhinweis zum Raumthermostat

Elektronische Verbraucher dürfen nur von entsprechend qualifiziertem Fachpersonal installiert werden.
