Цифровой термостат X2

От идеи до продукта

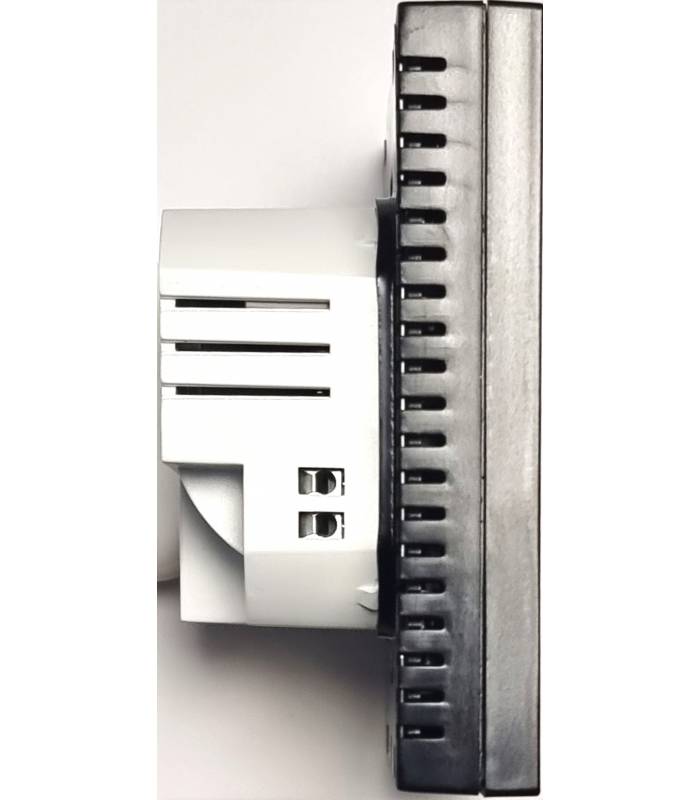

Основываясь на нашем многолетнем опыте в области индивидуального управления помещением, мы разработали собственный цифровой термостат. При разработке контроллера комнаты большой акцент был сделан на важных и полезных функциях. Собственная разработка программного обеспечения может обеспечить соответствующую гибкость. Комнатный контроллер ALM-X2 представляет собой однокомнатный контроллер в элегантном дизайне для монтажа в коробке скрытого монтажа. Привлекательный по дизайну, убедительный по управлению и функциональности. Цифровой термостат идеально подходит в качестве регулятора температуры для водонесущих теплых полов. Контроллер измеряет температуру в помещении с внутренней и замыкает нагревательный контакт, когда заданная температура опускается ниже заданной. Четкий ЖК-дисплей обеспечивает интуитивно понятное управление и создание ежедневной программы. Целевое значение разбито на 24 часа в суточной программе и может быть определено независимо для каждого дня недели. Обмен данными с MQTT-брокером делает комнатный контроллер умным устройством и не оставляет желать лучшего с точки зрения доступных вариантов настройки.

Спецификации

• Измеряемая величина: Температура
• Источник питания: 100 ~ 240 В переменного тока, 50/60 Гц
• Максимальная коммутационная способность по L1: резистивная нагрузка 5 А, индуктивная нагрузка (3 А)
• Потребляемая мощность: тип. <2 Вт (230 В переменного тока)
• Разница переключения: от ±0,4ºC до ±2,0°C регулируемое управление NC/NO или PI
• Температура окружающей среды: 0..50°C
• Диапазон заданных значений / размер шага: 10..40 °C / ±0,1 °C
• Беспроводная технология: WiFi 2,4 ГГц | 802.11 б/г/н | 2412-2472 МГц
• Радиопротокол: Клиент-серверный протокол MQTT
• Тип внутреннего датчика: NTC 10K25°C B3950
• Корпус / Степень защиты: ABS / IP20
• Соединения: Винтовая клемма, макс. 2,5 мм²
• Размеры / Вес: 86 x 86 x 40 мм (Ш x Д x Г) / 200 г
• Монтаж: Стандартная коробка скрытого монтажа (Ø=60 мм)
• Класс безопасности: II класс

ЖК-дисплей

Устройство имеет четкий и большой ЖК-дисплей с белой подсветкой. Уже в дизайне большое значение придавалось интуитивно понятному управлению с помощью сенсорного управления. Дисплей имеет четкую конструкцию, а измеренную комнатную температуру и заданное значение можно определить с первого взгляда. На дисплее отображаются минуты, часы и соответствующий день недели. Есть 7 самостоятельных ежедневных программ, которые можно настроить.

Цифровой термостат имеет точность отображения 0,1 градуса Цельсия. Терморегулятор можно использовать в разных помещениях дома или квартиры с классом защиты IP20. Дисплей комнатного термостата разделен на 4 основные зоны:

1. В области заголовка отображается информация о времени и дате, включая блокировку ключа и состояние беспроводной локальной сети. Через соединение Wi-Fi информация о времени автоматически извлекается даже после сбоя питания.
2. Во второй области отображается ежедневная программа с заданным значением температуры. Ежедневная программа разделена на 24 сегмента, которые представляют собой 24 часа суток. В общей сложности 7 рабочих дней составляют всю недельную программу. При установке заданного значения проводится различие между комфортной температурой (для присутствия) и температурой ECO (для отсутствия). Комфортная температура может быть установлена по-разному для каждого дня недели, но температура ECO действительна для всех дней недели и может быть изменена в расширенных настройках. Цифровой термостат поставляется с завода с недельной программой, которую при необходимости можно изменить.
3. Под ежедневной программой отображается измеренная температура в помещении. В правой области цифрового термостата отображаются символы текущего состояния. Таким образом, разделение дисплея позволяет немедленно считывать всю необходимую информацию.
4. В области футера расположены кнопки управления контроллером комнаты. Всего доступно 5 кнопок, которые можно использовать для быстрого внесения изменений в цифровой термостат.

Особенности цифрового термостата

Интеграция в умный дом

Комнатный контроллер оснащен беспроводным чипсетом и может быть напрямую интегрирован в сеть WLAN. Нет никаких обязательств по интеграции цифрового термостата в систему умного дома. Тем не менее, рекомендуется хотя бы интегрировать его в домашнюю сеть Wi-Fi, чтобы больше не приходилось устанавливать время вручную, например, после сбоя питания. Интеграция данных в систему умного дома дает преимущество наличия и управления извлечением данных в центральной системе. Обмен данными происходит на основе протокола IoT MQTT. Термостат был разработан для использования в вашем собственном умном доме, таком как Home Assistant, но обычно его можно использовать с любым брокером MQTT. Преимущество Home Assistant заключается в том, что брокер MQTT может быть довольно легко установлен в качестве дополнения, а конфигурация термостата автоматически создается в Home Assistant. Следует отметить, что в соответствующей системе умного дома поддерживаются только стандартные функции виджета комнатного контроллера.

Интеграция в вашу собственную сеть WLAN, а также параметризация возможны в следующих случаях: Адрес ссылки Описано.

Выбор режима

Комнатный контроллер поддерживает как режим отопления, так и режим охлаждения. Для работы в режиме охлаждения также должна быть активирована функция охлаждения теплового насоса. После этого ощущение действия коммутационного контакта переключается в режим нагрева.

Блокировка клавиш

Блокировку с помощью ключа можно использовать, чтобы избежать нежелательных изменений настроек детьми или посторонними людьми. Чтобы активировать блокировку ключа, кнопку включения необходимо удерживать не менее 3 секунд при ее включении. Активная блокировка клавиш обозначается соответствующим символом на дисплее или мигающим символом, если кто-то пытается нажать какую-либо кнопку.

Разность переключений и калибровка датчиков

Коммутационная разница может быть использована для определения величины отклонения, от которой коммутационный контакт должен быть замкнут или разомкнут. Это может быть использовано для определения величины гистерезиса в системе отопления. Гистерезис возникает в результате удвоенного значения разности переключений.

Калибровка датчика может быть использована для коррекции измеренного значения температуры. Калибровка должна быть выполнена не ранее чем через 24 часа непрерывной работы, чтобы были доступны окончательные значения.

Режим управления

Комнатный контроллер предлагает 2 типа управления на выбор:

1. Двухточечный регулятор (рекомендуется для водонесущих теплых полов)
   Двухточечный контроллер является пропорциональным регулятором и регулирует в соответствии с заданной разницей переключений. Если температура в помещении опускается ниже заданного значения и разницы переключений, коммутационный контакт замыкается в режиме обогрева. Если температура в помещении превышает заданное значение плюс разность переключений, то переключающий контакт размыкается в режиме обогрева. Следовательно, используется гистерезис, состоящий из удвоенной разности переключений. Замкнутый контакт выключателя в режиме нагрева обозначается активным символом «HEAT». Поведение в режиме охлаждения аналогично инвертированному.

2. PI-регулятор (пропорционально-интегральный регулятор)
   PI-регулятор состоит из 2 частей: P-части и I-образной части. Часть P эквивалентна описанному выше двухточечному регулятору и имеет пропорциональный эффект. I-компонент, с другой стороны, не имеет фиксированного назначения между заданным значением и температурным отклонением, но также зависит от продолжительности отклонения во времени. Контроллер помещения пытается достичь заданного заданного значения оптимальным образом, основываясь на алгоритме PI. Параметры PI могут быть изменены в настройках в зависимости от требований.

Основные моменты

• Большой ЖК-дисплей с белой подсветкой и сенсорными кнопками
• Четкое отображение заданного значения температуры и измеренной температуры в помещении
• Отображение времени (минуты, часы, день недели)
• Недельная программа с 7 самостоятельными ежедневными программами
• Определение комфорта и температуры ЭКО действует в ежедневной программе
• Сохранение данных в случае сбоя питания в памяти, время автоматически обновляется через WLAN
• Отопление/охлаждение, разница переключений, калибровка, интеграция умного дома через MQTT и многое другое.

Комплект поставки

• Цифровой термостат X2 Black для водонесущего теплого пола
• 2 крепежных винта
• Техническое описание (см. также в разделе «Загрузка» с помощью вкладки)

Обратите внимание, что дисплей имеет двойные защитные пленки, а нижняя пленка практически незаметна!

Предупреждение о комнатном термостате

Установка электронных потребителей может осуществляться только квалифицированным персоналом соответствующей квалификации.
