Digitale Thermostaat X2

Van idee tot product

Op basis van onze jarenlange ervaring op het gebied van individuele ruimteregeling hebben wij onze eigen digitale thermostaat ontwikkeld. Bij de ontwikkeling van de ruimtecontroller werd veel nadruk gelegd op belangrijke en nuttige functies. Een in-house softwareontwikkeling zou de bijbehorende flexibiliteit kunnen bieden. De ALM-X2 ruimtecontroller is een single-room controller in een elegant design voor montage in een inbouwdoos. Aantrekkelijk in design, overtuigend in zijn bediening en functie. De Digitale Thermostaat is ideaal als temperatuurregelaar voor watervoerende vloerverwarming. De regelaar meet de kamertemperatuur met de interne en sluit het verwarmingscontact wanneer de gewenste temperatuur onder het instelpunt daalt. Het overzichtelijke LCD-display maakt intuïtieve bediening en het maken van een dagprogramma mogelijk. De streefwaarde is in het dagprogramma verdeeld over 24 uur en kan voor elke dag van de week onafhankelijk worden gedefinieerd. Gegevensuitwisseling met een MQTT-broker maakt van de ruimtecontroller een slim apparaat en laat niets te wensen over wat betreft de beschikbare instelmogelijkheden.

Specificaties

• Gemeten hoeveelheid: Temperatuur
• Voeding: 100~240VAC, 50/60Hz
• Max. schakelvermogen over L1: 5A ohmse belasting, (3A) inductieve belasting
• Stroomverbruik: Typ. <2W (230 V wisselstroom)
• Schakelverschil: ±0,4 °C tot ±2,0 °C instelbare NC/NO- of PI-regeling
• Omgevingstemperatuur: 0..50°C
• Setpointbereik / stapgrootte: 10..40°C / ±0.1 °C
• Draadloze technologie: WiFi 2,4 GHz | 802.11 b/g/n | 2412-2472MHz
• Radioprotocol: Client Server-protocol MQTT
• Sensortype intern: NTC 10K25°C B3950
• Behuizing / Beschermingsgraad: ABS / IP20

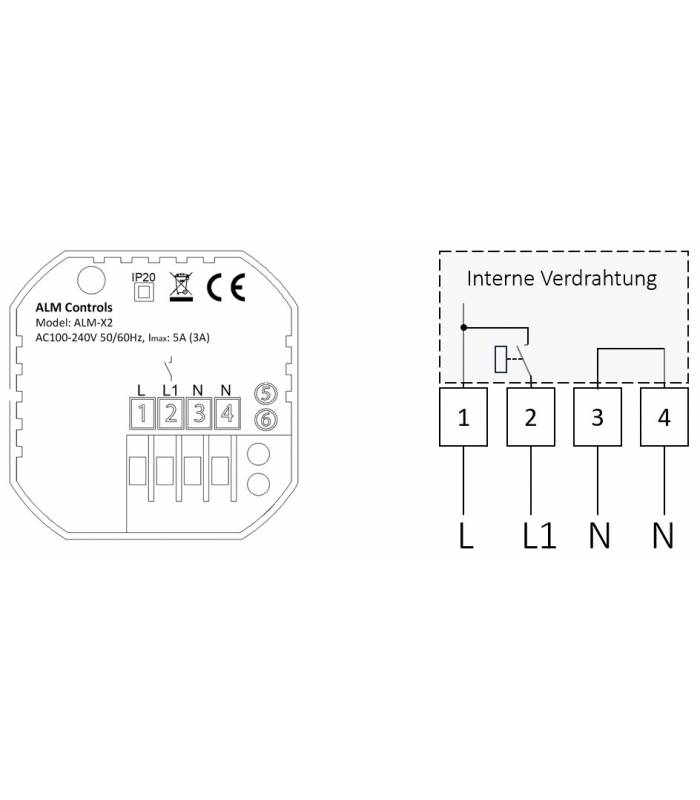

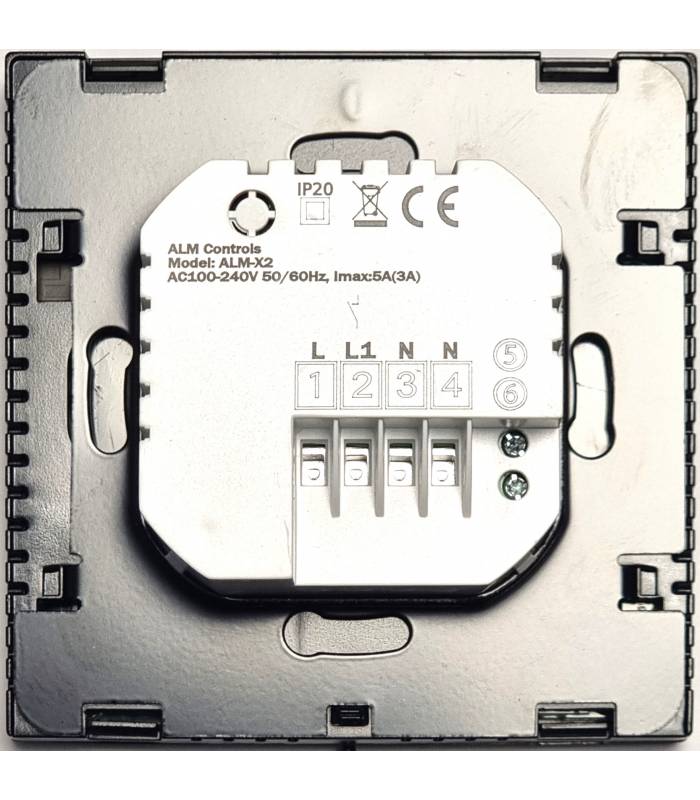

• Aansluitingen: Schroefklem, max. 2,5 mm²

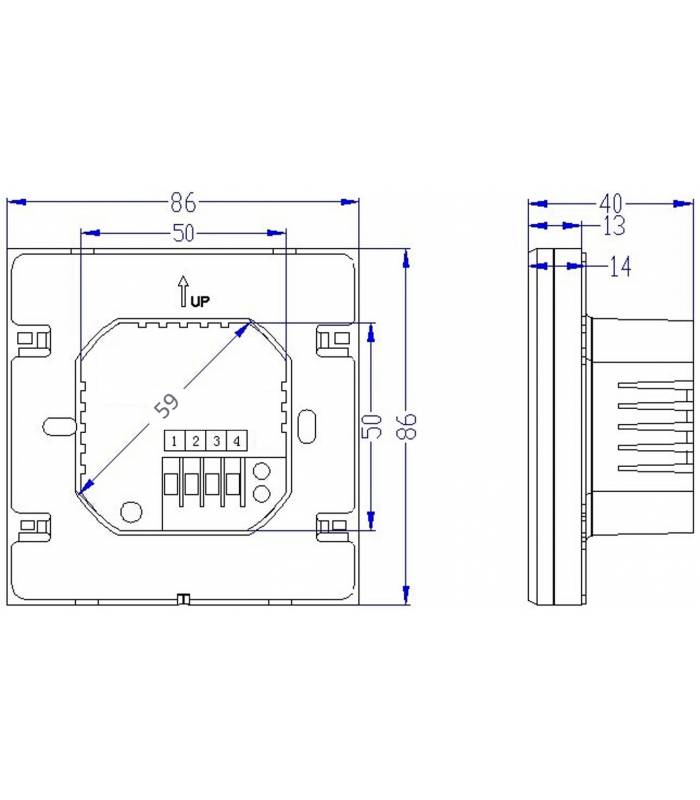

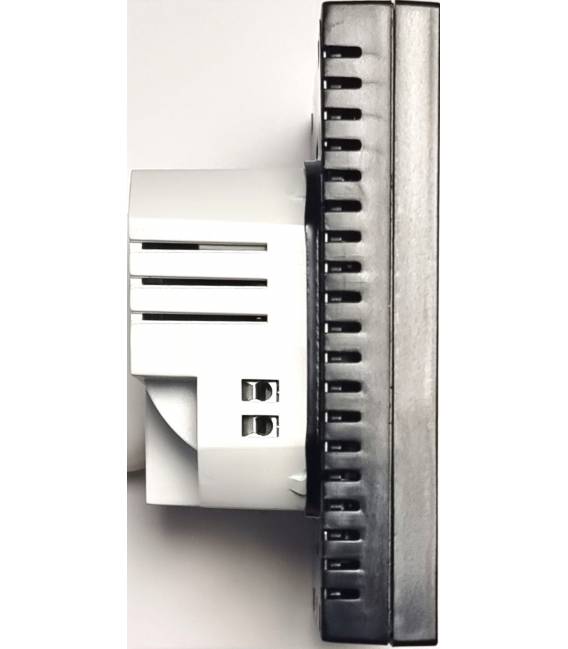

• Afmetingen / Gewicht: 86 x 86 x 40 mm (B x L x D) / 200 g
• Montage: Standaard inbouwdoos (Ø=60 mm)
• Veiligheidsklasse: Klasse II

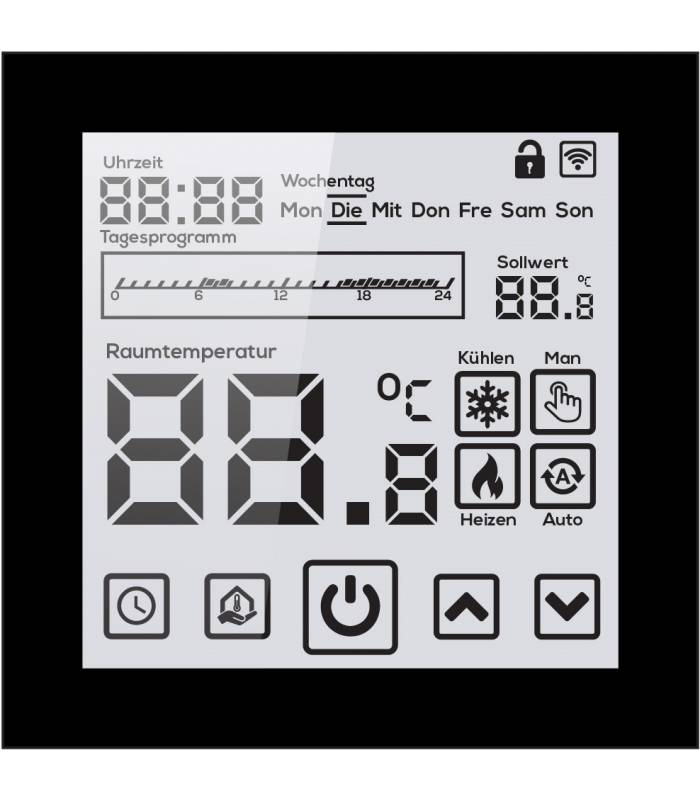

LCD-scherm

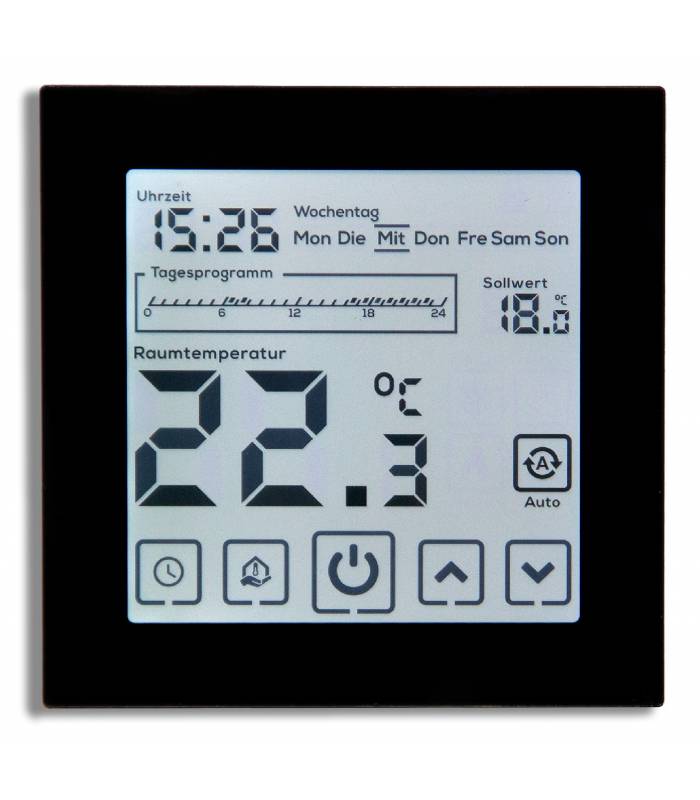

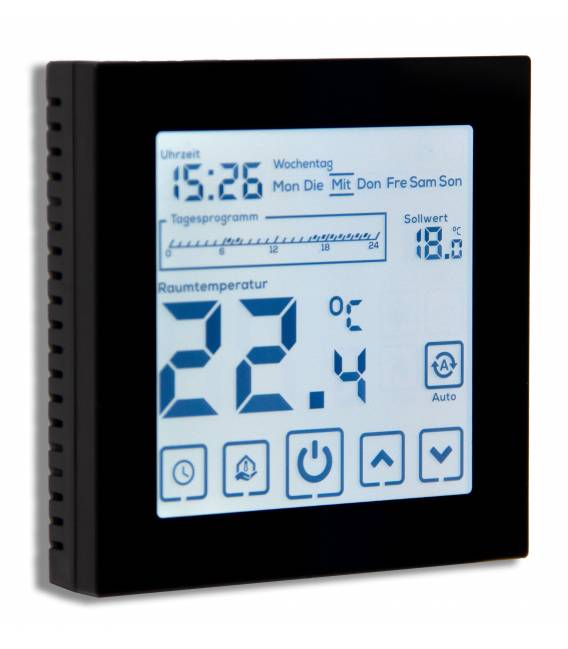

Het apparaat heeft een helder en groot LCD-scherm met een witte achtergrondverlichting. Al in het ontwerp werd veel belang gehecht aan een intuïtieve bediening via aanraakbediening. Het display is overzichtelijk vormgegeven en de gemeten kamertemperatuur en het ingestelde instelpunt kunnen in één oogopslag worden bepaald. Het display toont de minuten, de uren en de respectievelijke dag van de week. Er zijn 7 standalone dagprogramma's die kunnen worden ingesteld.

De digitale thermostaat heeft een weergavenauwkeurigheid van 0,1 graden Celsius. De thermostaat kan worden gebruikt in verschillende kamers van een huis of appartement met beschermingsklasse IP20. Het display van de kamerthermostaat is verdeeld in 4 hoofdgebieden:

1. In het koptekstgebied wordt tijd- en datuminformatie weergegeven, inclusief de toetsvergrendeling en de WLAN-status. Via een Wi-Fi-verbinding wordt automatisch tijdinformatie opgehaald, zelfs na een stroomstoring.
2. In het tweede gebied wordt het dagprogramma met het temperatuurinstelpunt weergegeven. Het dagprogramma is verdeeld in 24 segmenten, wat staat voor de 24 uur van een dag. In totaal vormen de 7 werkdagen het gehele weekprogramma. Bij het instellen van een setpoint wordt onderscheid gemaakt tussen een comforttemperatuur (voor aanwezigheid) en een ECO-temperatuur (voor afwezigheid). De comforttemperatuur kan voor elke dag van de week anders worden ingesteld, maar de ECO-temperatuur is geldig voor alle dagen van de week en kan worden gewijzigd onder geavanceerde instellingen. De Digitale Thermostaat wordt af fabriek geleverd met een weekprogramma dat indien nodig gewijzigd kan worden.
3. Onder het dagprogramma wordt de gemeten kamertemperatuur weergegeven. In het rechtergebied geeft de digitale thermostaat de huidige statussymbolen weer. De indeling van het display maakt zo een onmiddellijke aflezing van alle relevante informatie mogelijk.
4. In de voettekst bevinden zich de bedieningsknoppen voor het bedienen van de ruimtecontroller. Er zijn in totaal 5 knoppen beschikbaar die kunnen worden gebruikt om snel wijzigingen aan te brengen in de digitale thermostaat.

Digitale thermostaatfuncties

Integratie in smart home

De ruimtecontroller is uitgerust met een draadloze chipset en kan direct in een WLAN-netwerk worden geïntegreerd. Er is geen verplichting om de digitale thermostaat te integreren in een smart home-systeem. Het is echter aan te raden om deze in ieder geval te integreren in het wifi-thuisnetwerk, zodat de tijd niet meer handmatig hoeft te worden ingesteld na bijvoorbeeld een stroomstoring. Het integreren van gegevens in een smart home-systeem biedt het voordeel dat het ophalen van gegevens op een centraal systeem staat en wordt beheerd. De gegevensuitwisseling is gebaseerd op het IoT-protocol MQTT. De thermostaat is ontworpen voor gebruik in je eigen slimme huis zoals Home Assistant, maar kan over het algemeen worden gebruikt met elke MQTT-makelaar. Het voordeel van de Home Assistant is dat de MQTT-broker vrij eenvoudig als add-on kan worden geïnstalleerd en dat de thermostaatconfiguratie automatisch in Home Assistant wordt aangemaakt. Opgemerkt moet worden dat alleen de standaardfuncties van een ruimtecontroller-widget worden ondersteund in het betreffende smart home-systeem.

De integratie in uw eigen WLAN-netwerk en parametrering is mogelijk onder de volgende voorwaarden Link Adres Beschreven.

Modus keuze

De ruimtecontroller ondersteunt zowel verwarmings- als koelmodi. Voor de koelmodus moet ook de koelfunctie op uw warmtepomp geactiveerd zijn. De werkingszin van het schakelcontact wordt dan omgekeerd naar de verwarmingsmodus.

Toetsvergrendeling

De toetsvergrendeling kan worden gebruikt om ongewenste wijzigingen in de instellingen door kinderen of vreemden te voorkomen. Om de toetsvergrendeling te activeren, moet de aan/uit-knop ten minste 3 seconden worden ingedrukt wanneer deze is ingeschakeld. Een actieve toetsvergrendeling wordt aangegeven door het overeenkomstige symbool op het display of door het knipperende symbool als iemand een knop probeert in te drukken.

Schakelverschil en sensorkalibratie

Het schakelverschil kan worden gebruikt om de afwijkingswaarde te bepalen vanaf welke het schakelcontact moet worden gesloten of geopend. Dit kan worden gebruikt om de grootte van de hysterese in het verwarmingssysteem te bepalen. Hysterese is het gevolg van tweemaal de waarde van het schakelverschil.

Sensorkalibratie kan worden gebruikt om de gemeten temperatuurwaarde te corrigeren. De kalibratie moet op zijn vroegst na 24 uur continu gebruik worden uitgevoerd, zodat de definitieve waarden beschikbaar zijn.

Controle modus

De ruimteregelaar biedt 2 besturingstypen om uit te kiezen:

1. Tweepuntsregelaar (aanbevolen voor watervoerende vloerverwarming)
   Een tweepuntsregelaar is een proportionele regelaar en regelt volgens het opgegeven schakelverschil. Als de kamertemperatuur onder de ingestelde waarde en het schakelverschil komt, wordt het schakelcontact in de verwarmingsmodus gesloten. Als de kamertemperatuur de ingestelde waarde plus het schakelverschil overschrijdt, wordt het schakelcontact in de verwarmingsmodus geopend. Daarom wordt een hysterese gebruikt die bestaat uit het dubbele van het schakelverschil. Een gesloten schakelcontact wordt in de verwarmingsmodus weergegeven door het actieve symbool "HEAT". Het gedrag in de koelmodus is analoog omkerend.

2. PI-regelaar (proportioneel-integrale regelaar)
   Een PI regulator bestaat uit 2 delen, een P deel en een I deel. Het P-gedeelte komt overeen met de hierboven beschreven tweepuntsregelaar en heeft een proportioneel effect. De I-component daarentegen heeft geen vaste toewijzing tussen de gewenste waarde en de temperatuurafwijking, maar is ook afhankelijk van de duur van de afwijking in de tijd. De ruimteregelaar probeert op basis van het PI-algoritme het opgegeven setpoint optimaal te bereiken. De PI-parameters kunnen in de instellingen worden gewijzigd, afhankelijk van de vereisten.

Hoogtepunten

• Groot LCD-scherm met witte achtergrondverlichting en aanraakknoppen
• Duidelijke weergave van de gewenste temperatuur en de gemeten kamertemperatuur
• Weergave van de tijd (minuten, uren, dag van de week)
• Weekprogramma met 7 onafhankelijke dagprogramma's
• Definitie van comfort en ECO-temperatuur geldig in het dagprogramma
• Bewaring van gegevens in het geval van een stroomstoring in het geheugen, de tijd wordt automatisch bijgewerkt via WLAN
• Verwarming/koeling, schakelverschil, kalibratie, smart home-integratie via MQTT en nog veel meer.

Omvang van de levering

• Digitale Thermostaat X2 Zwart voor watervoerende vloerverwarming
• 2 x Montage Schroeven
• Gegevensblad (zie ook onder TAB Download)

Houd er rekening mee dat het scherm dubbele screenprotectors heeft en dat de onderste folie bijna onzichtbaar is!

Waarschuwing kamerthermostaat

Elektronische verbruikers mogen alleen worden geïnstalleerd door voldoende gekwalificeerd personeel.
