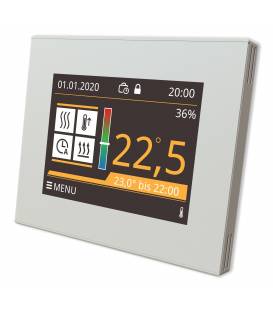

Le produit est épuisé et ne sera plus livré. Le successeur avec le même écran et les mêmes fonctions intelligentes via MQTT devrait être disponible au début de 2025.

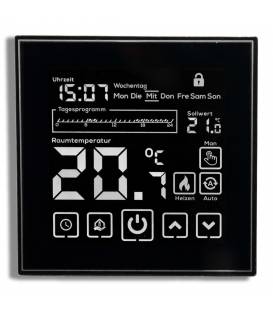

Thermostat Numérique EL05 Noir

De l’idée au produit

Sur la base de nos nombreuses années d’expérience dans le domaine de la commande individuelle des pièces, nous avons développé notre propre thermostat numérique. Lors du développement du contrôleur d’ambiance, une grande importance a été accordée aux fonctions importantes et utiles. Un développement de logiciel en interne pourrait offrir une flexibilité correspondante. Les régulateurs de température ambiante sont des régulateurs électroniques au design élégant pour le montage dans une prise encastrée. Attrayant dans son design, convaincant dans sa manipulation et sa fonction. Le thermostat numérique est idéal comme régulateur de température pour les systèmes de chauffage par le sol à eau ainsi que pour les radiateurs électriques. Le régulateur mesure la température ambiante avec la température interne et ferme le contact de chauffage lorsque la température de consigne tombe en dessous du point de consigne. Alternativement, le capteur externe peut être utilisé pour contrôler la température du sol. L’écran LCD clair permet une utilisation intuitive et la création d’un programme quotidien. La valeur cible est divisée en 24 heures dans le programme quotidien et peut être définie indépendamment pour chaque jour de la semaine. De nombreuses autres fonctions ainsi que divers paramètres ne laissent rien à désirer.

Spécifications

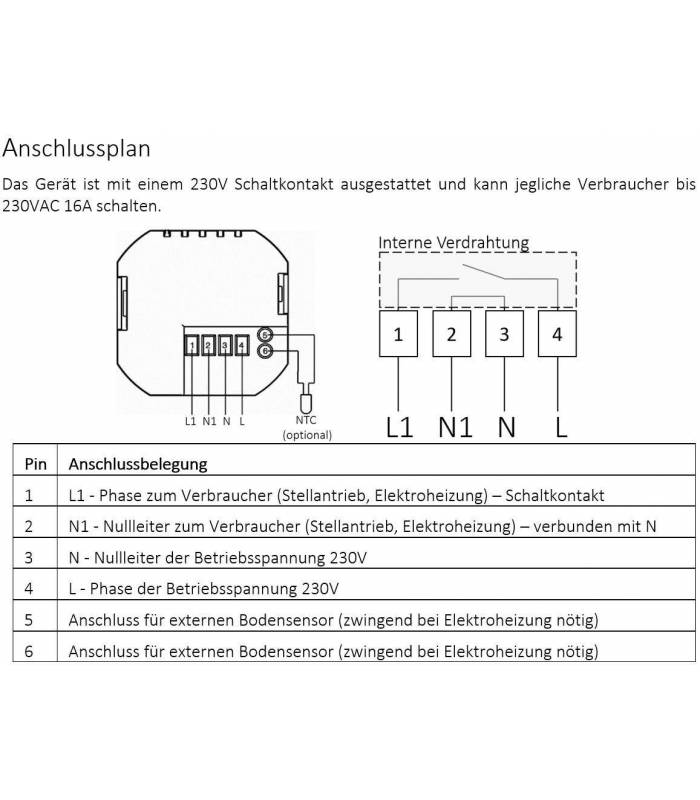

• Tension de fonctionnement : AC 230V
• Consommation électrique : <1W (VA)
• Courant de commutation : max. 16A pour les actionneurs fermés sans alimentation ni chauffage électrique
• Capteur de température : capteur d’air NTC 10K25
• Température ambiante : 0...50°C
• Plage de consigne : 10...30°C
• Réglage de la température par paliers : ± 0,1°C
• Hystérésis de commutation : réglable jusqu’à max. ± 5°C
• Précision d’affichage : 0,1 °C interpolé et moyenné
• Écran LCD clair avec rétroéclairage blanc (atténué après 2 minutes en l’absence d’action)
• Conservation des données en cas de panne de courant

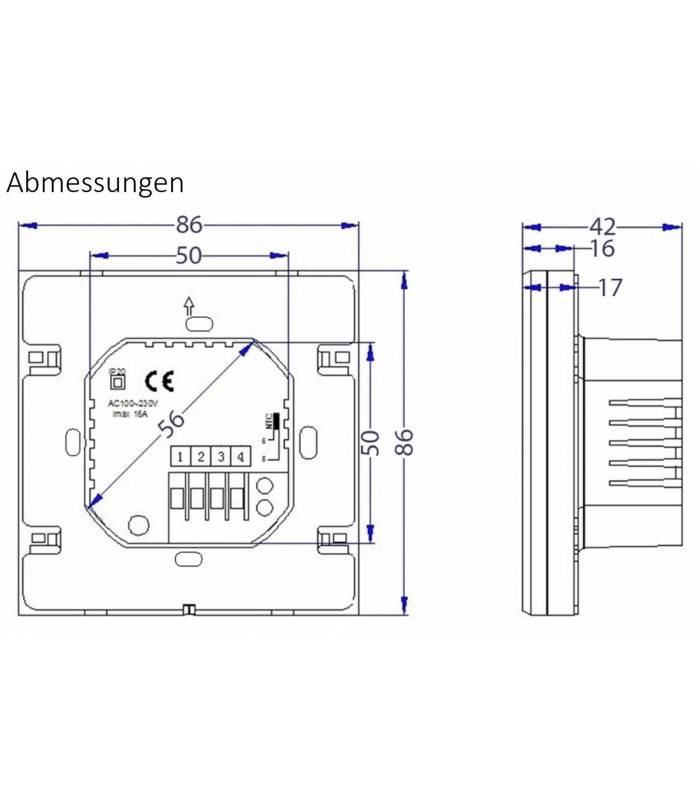

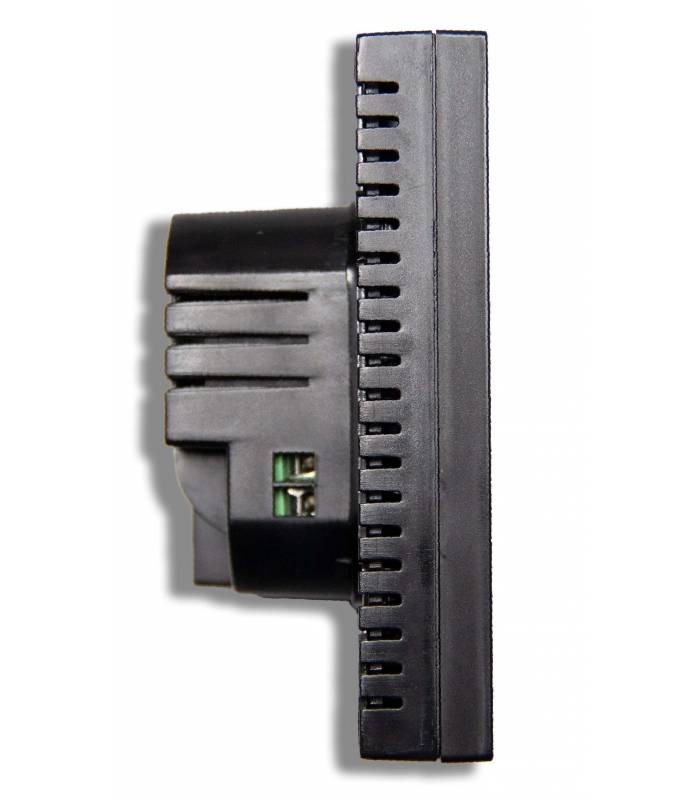

• Dimensions du boîtier : 86 x 86 x 42 mm LCD : 86 x 86 x 17 mm
• Classe de protection : IP20

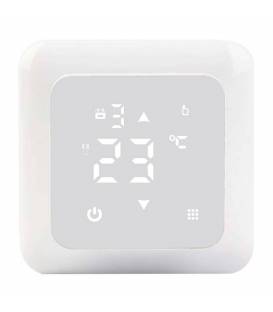

• Le thermostat d’ambiance ne peut pas être intégré dans les gammes de commutateurs
• Programme quotidien individuel (24 heures peuvent être réglées séparément pour chaque jour de la semaine)

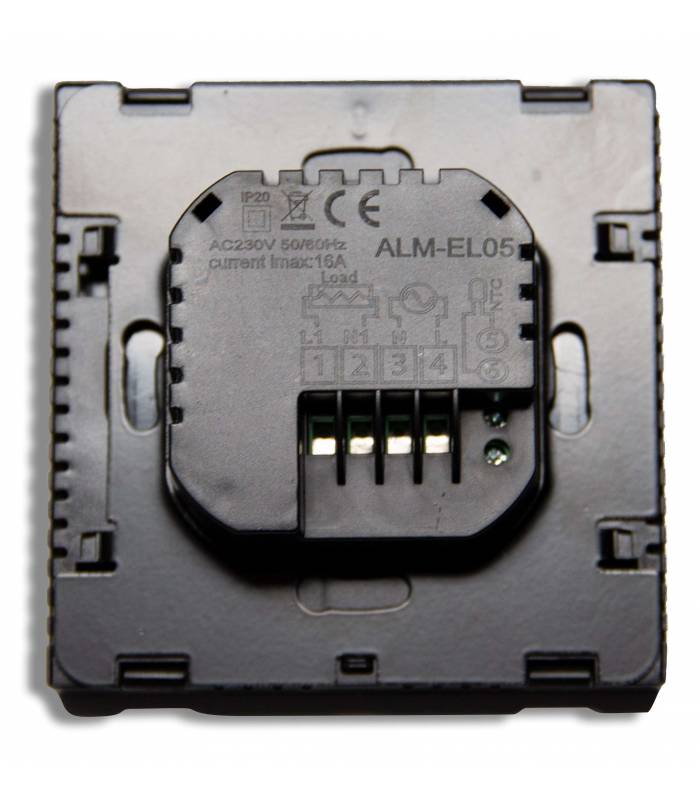

• Montage dans un boîtier d’encastrement : montage horizontal ou vertical Ø 60mm

Écran LCD

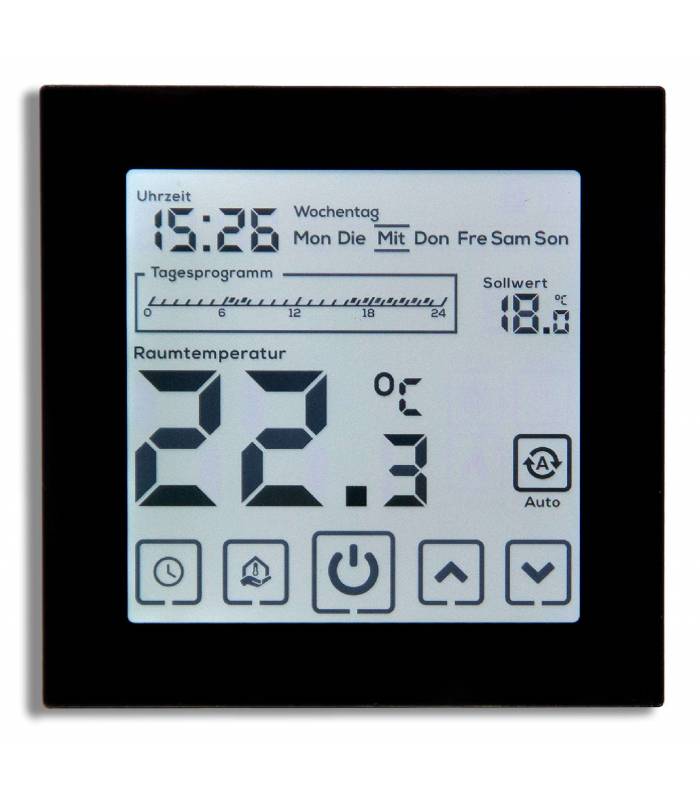

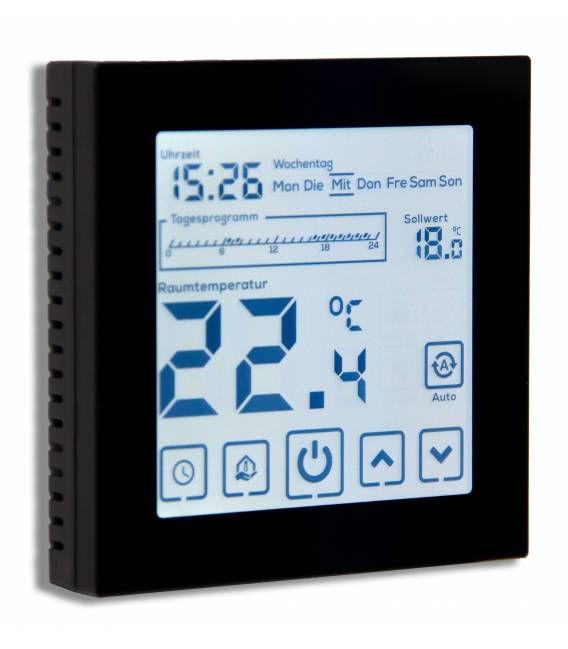

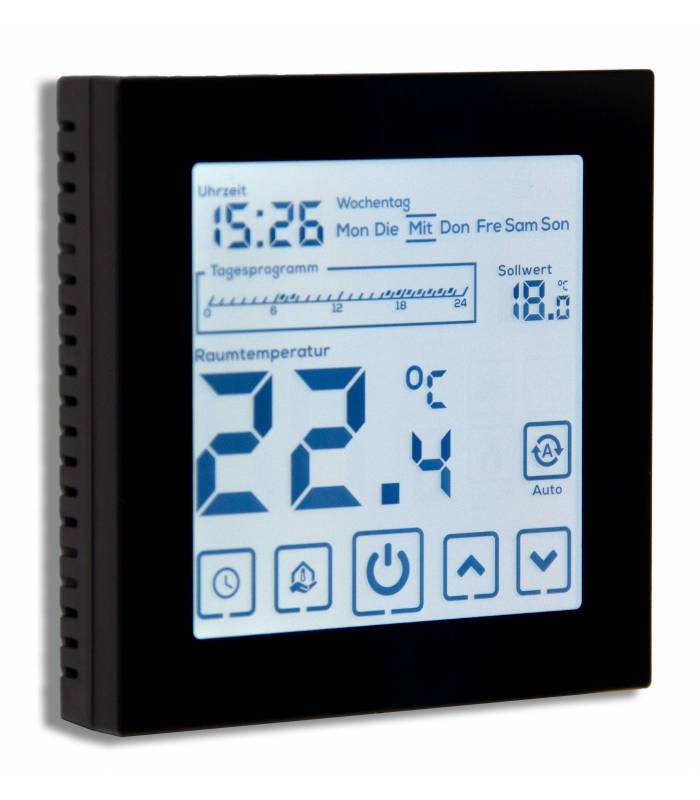

L’appareil dispose d’un grand écran LCD clair avec un rétroéclairage blanc. Déjà dans la conception, une grande importance était accordée à une utilisation intuitive par commande tactile. L’écran est conçu de manière claire et la température ambiante mesurée et le point de consigne peuvent être déterminés d’un coup d’œil. L’écran affiche les minutes, les heures et le jour de la semaine respectif. Il y a 7 programmes quotidiens autonomes que vous pouvez définir.

Le thermostat numérique a une précision d’affichage de 0,1 degré Celsius. Si une coupure de courant n’alimente plus votre ménage en énergie, toutes vos données resteront stockées grâce à la batterie de secours. Le thermostat peut être utilisé dans différentes pièces d’une maison ou d’un appartement avec l’indice de protection IP20. L’affichage du thermostat d’ambiance est divisé en 4 zones principales :

1. Dans la zone d’en-tête, les informations relatives à l’heure et à la date, y compris la serrure à clé, sont affichées. Le jour de la semaine et l’heure d’été/d’hiver sont automatiquement calculés en fonction de la date que vous avez définie. Le changement automatique d’heure d’été/d’hiver peut être activé ou désactivé en conséquence sous Paramètres.
2. Dans la deuxième zone, le programme quotidien avec la consigne de température est affiché. Le programme quotidien est divisé en 24 segments, ce qui représente les 24 heures d’une journée. Au total, les 7 jours ouvrables constituent l’ensemble du programme hebdomadaire. Lors du réglage d’une consigne, une distinction est faite entre une température de confort (pour la présence) et une température ECO (pour l’absence). La température de confort peut être réglée différemment pour chaque jour de la semaine, mais la température ECO est valable pour tous les jours de la semaine et peut être modifiée dans le cadre des paramètres avancés. Le thermostat numérique est livré de l’usine avec le programme hebdomadaire suivant.
3. Sous le programme quotidien, la température ambiante mesurée est affichée. Dans la zone droite, le thermostat numérique affiche les symboles d’état actuels. La division de l’affichage permet ainsi une lecture immédiate de toutes les informations pertinentes.
4. Les boutons de commande pour contrôler le contrôleur de salle sont affichés dans la zone du pied de page. Il y a un total de 5 boutons disponibles qui peuvent être utilisés pour apporter rapidement des modifications au thermostat numérique.

Caractéristiques du thermostat numérique

Rétroéclairage

Pendant le fonctionnement, le rétroéclairage est activé avec une luminosité de 100%. S’il n’y a plus d’action du bouton après 2 minutes, l’éclairage est éteint. L’intensité du niveau de gradation peut être réglée dans les paramètres entre 0% et 40% selon les besoins. Le rétroéclairage peut également être complètement éteint dans un certain laps de temps, par exemple afin de ne pas provoquer de sources lumineuses pendant le sommeil dans la chambre à coucher.

Choix du mode

Le contrôleur d’ambiance prend en charge les modes de chauffage et de refroidissement. Pour le mode refroidissement, la fonction de refroidissement de votre pompe à chaleur doit également être activée. Le sens d’action du contact de commutation est alors inversé en mode chauffage.

Sélection du capteur

Le régulateur d’ambiance dispose d’un total de 3 options différentes pour déterminer quels capteurs doivent jouer un rôle dans un système de contrôle.

1. Capteur interne - emplacement possible : chauffage par le sol à eau avec actionneur
   La température ambiante est enregistrée via le capteur installé à l’intérieur. Le capteur externe n’est pas nécessaire et n’a pas besoin d’être connecté.

2. Capteur externe - lieu d’utilisation possible Exemple : chauffage par le sol à eau avec actionneur
   La température ambiante est mesurée via le capteur externe. En fonction des besoins, la température peut être enregistrée à un endroit différent de l’emplacement de montage prévu pour le régulateur d’ambiance

3. Capteur interne et externe - emplacement possible Exemple : Chauffage électrique
   La température ambiante est enregistrée via le capteur installé à l’intérieur. Le capteur externe doit être positionné dans la zone du sol lors de l’utilisation de tapis chauffants électriques. Le capteur externe agit comme un limiteur de chaleur et veille à ce que le chauffage soit éteint à partir d’une certaine température du sol afin d’éviter la surchauffe et la combustion du sol. Il est impératif que les tapis chauffants utilisés soient équipés d’une protection interne contre la surchauffe.

Verrouillage

Le verrou à clé peut être utilisé pour éviter les modifications indésirables des paramètres par des enfants ou des inconnus. Pour activer le verrouillage des touches, le bouton d’alimentation doit être maintenu enfoncé pendant au moins 3 secondes lorsqu’il est allumé. Un verrouillage des touches actif est indiqué par le symbole correspondant sur l’écran ou par le symbole clignotant si quelqu’un essaie d’appuyer sur n’importe quel bouton.

Différence de commutation et étalonnage du capteur

La différence de commutation peut être utilisée pour définir la valeur d’écart à partir de laquelle le contact de commutation doit être fermé ou ouvert. Cela peut être utilisé pour définir la taille de l’hystérésis dans le système de chauffage. L’hystérésis résulte de deux fois la valeur de la différence de commutation.

L’étalonnage du capteur peut être utilisé pour ajuster la valeur de température mesurée. L’étalonnage doit être effectué au plus tôt après 24 heures de fonctionnement continu afin que les valeurs finales soient disponibles.

Mode de contrôle

Le régulateur d’ambiance propose 2 types de contrôle au choix :

1. Régulateur à deux points (recommandé pour le chauffage par le sol à eau)
   Un régulateur à deux points est un régulateur proportionnel et régule en fonction de la différence de commutation spécifiée. Si la température ambiante tombe en dessous de la valeur de consigne et de la différence de commutation, le contact de commutation est fermé en mode chauffage. Si la température ambiante dépasse la valeur de consigne plus la différence de commutation, le contact de commutation est ouvert en mode chauffage. Par conséquent, une hystérésis composée du double de la différence de commutation est utilisée. Un contact de commutation fermé est représenté par le symbole actif « HEAT » en mode chauffage. Le comportement en mode refroidissement est inverse de manière analogue.

2. Régulateur PI (régulateur proportionnel-intégral)
   Un régulateur PI se compose de 2 parties, une partie P et une partie I. La partie P est équivalente au contrôleur à deux points décrit ci-dessus et a un effet proportionnel. La composante I, en revanche, n’a pas d’affectation fixe entre la valeur de consigne et l’écart de température, mais dépend également de la durée de l’écart dans le temps. Le régulateur d’ambiance essaie d’atteindre le point de consigne spécifié de manière optimale, sur la base de l’algorithme PI. Les paramètres PI peuvent être modifiés dans les paramètres en fonction des besoins.

Faits saillants

• Grand écran LCD avec rétroéclairage blanc et boutons tactiles
• Affichage clair de la température de consigne et de la température ambiante mesurée
• Affichage de l’heure (minutes, heures, jour de la semaine)
• Programme hebdomadaire avec 7 programmes quotidiens indépendants
• Mesure de la température réglable au moyen d’un capteur interne ou externe
• Définition du confort et de la température ECO valable dans le programme quotidien
• Conservation des données en cas de coupure de courant grâce à une batterie de secours
• Chauffage/refroidissement, différence de commutation, étalonnage, protection contre le gel, affichage éteint la nuit, et bien plus encore.

Contenu de la livraison

• Thermostat numérique EL05 noir pour chauffage par le sol à eau / chauffage électrique

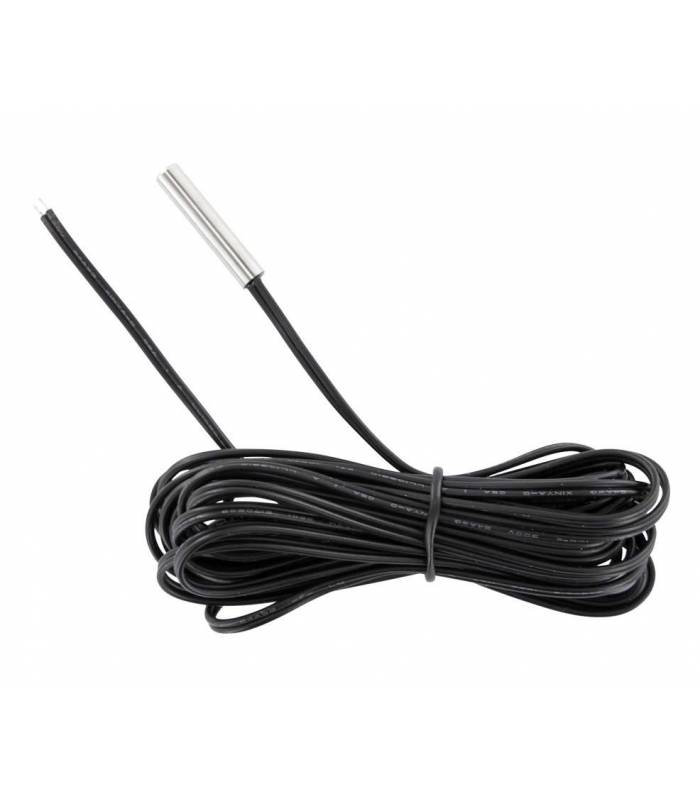

• capteur de sol externe (à connecter uniquement avec un chauffage électrique / à omettre simplement avec des actionneurs) Ø5mm x 26mm, longueur de câble 3m, NTC 10K25
• Mode d’emploi en allemand (voir TAB Download)

Veuillez noter que l’écran dispose de 2 protecteurs d’écran et que le film inférieur est presque invisible !

Avertissement de thermostat d’ambiance

Les consommateurs électroniques ne peuvent être installés que par du personnel dûment qualifié.
